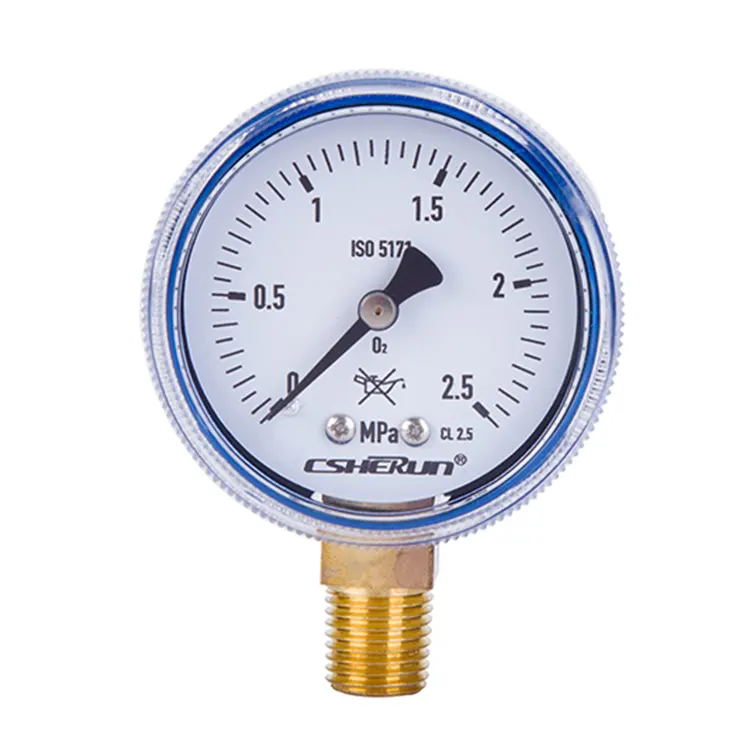

Manomètre de soudage

Model:TW02.010 ((Bottom connection)
TW02.050 (Centre back connection)

CSHERUN propose des instruments de mesure de précision, notamment le manomètre de soudage et le manomètre de température et de pression en gros. Le manomètre de soudage suit strictement la norme ISO 5171, dispose d'un mécanisme de décompression sûr et est conçu pour les besoins de l'industrie du soudage. Avec des lectures de pression de 0 à 400 bars selon la norme EN 837-1, il est idéal pour les environnements difficiles de soudage, de coupage et de processus associés.

envoyer une demande

Description du produit

Le manomètre de soudage et le manomètre de soudage CSHERUN combinent un tube de bourdon et un thermomètre bimétallique, fabriqués à partir d'un alliage de cuivre de haute qualité. Il mesure simultanément la pression et la température, adapté à diverses applications. Le thermomètre s'intègre parfaitement via une tige et la valve permet un dévissage facile sans vidanger le système. Il offre des options d'affichage flexibles et des plages d'échelle impressionnantes (pression de 0 à 16 bars, température de 0 à 150°C), idéales pour les systèmes de chauffage et les chaudières combinées. CSHERUN fournit des instruments de mesure de précision robustes, polyvalents et conviviaux, axés sur la fiabilité, la rentabilité et l'innovation pour répondre aux besoins des clients mondiaux.

Applications

● Pour les équipements et installations de soudage, de coupage et procédés connexes

Fonctionnalités spéciales

● Conception selon ISO 5171

● Décompression à l'arrière du boîtier

● Fiable et rentable

Description

Conception	OIN 5171
Taille nominale en mm	40, 50, 63
Classe de précision	2.5
Plages d'échelle	Plages normalisées de soudage pour l'oxygène et l'acétylène selon ISO 5171, ainsi que 0 ... 1 à 0 ... 400 bar selon EN 837-1
Limitation de pression	Stable : 3/4 x valeur pleine échelle Fluctuation : 2/3 x valeur pleine échelle Temps court : valeur à pleine échelle
Température admissible	Ambiante : -20 ... +60 °C Milieu : +60 °C maximum
Effet de la température	Lorsque la température du système de mesure s'écarte de la température de référence (+20 °C) : max. ±0,4 %/10 K de la portée

Version standard

Connexion au processus	Alliage de cuivre NS 40 : G 1/8 B (mâle), méplats 14 mm NS 50,63 : G 1/4 B (mâle), méplats 14 mm
Emplacement de connexion	Support inférieur (LM) Support central arrière
Élément de pression	Alliage de cuivre, type C ou type hélicoïdal
Mouvement	Alliage de cuivre
Cadran	Aluminium, blanc, inscription noire
Aiguille	Aluminium, noir
Cas	Acier, couleur laiton, avec décompression au fond du boîtier
Fenêtre	Polycarbonate, encliquetable dans l'étui

Possibilités

■ Autre connexion au processus

■ Boîtier en laiton ou en acier inoxydable

■ Lunette à enfiler

■ Montage arrière (BM)

■ Manomètre à acétylène pour régulateurs de pression pour systèmes collecteurs selon ISO 7291 (testé BAM)
