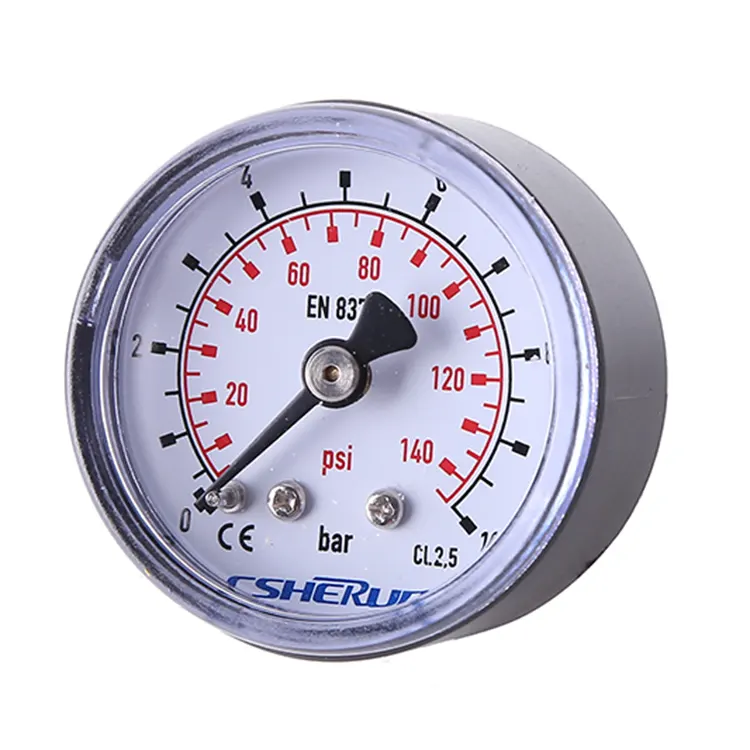

En tant que fabricant professionnel, nous souhaitons vous fournir un manomètre à boîtier en plastique de haute qualité. Et nous vous offrirons le meilleur service après-vente et une livraison rapide. Le manomètre avancé à boîtier en plastique, fabriqué en Chine, est principalement utilisé pour mesurer la pression du gaz, avec la capacité de gérer des mesures de micro-pression et de fournir un certain degré de protection contre les surpressions. Construite avec un tube de bourdon en alliage de cuivre et logée dans un boîtier en plastique durable, cette jauge offre une solution robuste et fiable.
Le manomètre à boîtier en plastique CSHERUN est conçu pour être utilisé avec des milieux gazeux et liquides qui ne sont pas très visqueux, ne cristallisent pas et ne sont pas corrosifs pour les alliages de cuivre. Lors de la mesure de gaz ou de vapeurs, il est essentiel de respecter les critères de sélection décrits dans le tableau « Critères de sélection selon la pré-EN 837-2 » pour garantir un fonctionnement précis et sûr.
● Pour les applications pneumatiques et de systèmes de chauffage
● Conception selon 837-1
● Ingénierie médicale
● Fiable et rentable
● Différentes versions personnalisées disponibles
Pour les milieux gazeux et liquides peu visqueux, ne cristallisent pas et n'attaquent pas les alliages de cuivre.
！Pour mesurer du gaz ou de la vapeur, ces jauges doivent être utilisées conformément au tableau « Critères de sélection selon la norme pré EN 837-2 ».
|
Conception |
EN837-1 |
|
Taille nominale en mm |
40, 50, 63, 80, 100 |
|
Classe de précision (selon EN837-1) |
Cl2.5 : 40, 50 Classe 1.6 : 63 , 80 Classe 1.0 : 100 |
|
Plages de mesure |
-1… 0bar à -1… 15bar 0… 0,6 bar à 0… 400 bar |
|
Domaine d'application |
Stable : 3/4 X valeur pleine échelle Charge dynamique : 2/3 X valeur pleine échelle Court terme : valeur à pleine échelle |
|
Plage de température de fonctionnement |
Ambiante : -20 …. +60℃ Moyen : +60℃ maximum |
|
Performances de température |
Lorsque la température du système de mesure s'écarte de la température de référence (+20℃) : max. ±0,4 %/10k de l'étendue |
|
Degré de protection
|
IP32 (EN 60529) |
|
Connexion au processus |

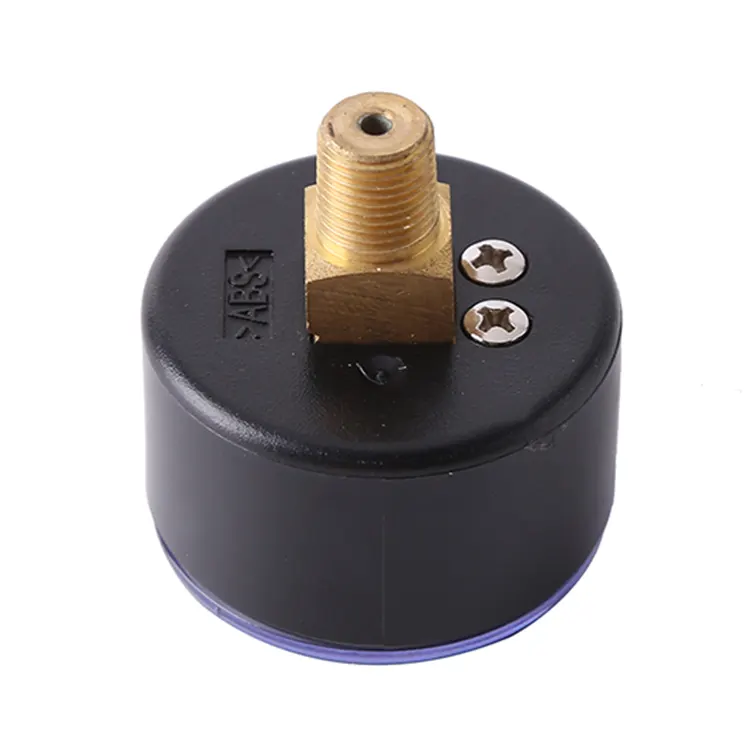

Alliage de cuivre NS 40 G1/8B -- SW 12 NS 50, 63 G1/4B -- SW14 NS 80, 100 inférieur G1/2B – taille de clé SW22 NS 80, 100 arrière central G1/4B – taille de clé SW14 |
|
Emplacement de connexion |
Bas ou milieu du dos |
|
Élément de pression |
Alliage de cuivre ≤60 bar Tube de type « C » >60bar tube hélicoïdal |
|
Mouvement |
Alliage de cuivre |
|
Cadran |
Aluminium, blanc, Marquage du cadran noir et rouge |
|
Aiguille |
Aluminium, noir |
|
Cas |
ABS noir |
|
Fenêtre |
Plastique à clipser, NS80, 100 avec pointeur de référence rouge réglable |
■ Autre connexion de processus, le fil de connexion peut être PT, NPT, BSPT etc.
■ Balances spéciales
■ Boîtier en acier, noir
■ Bride de montage en surface
■ Autres versions spéciales
