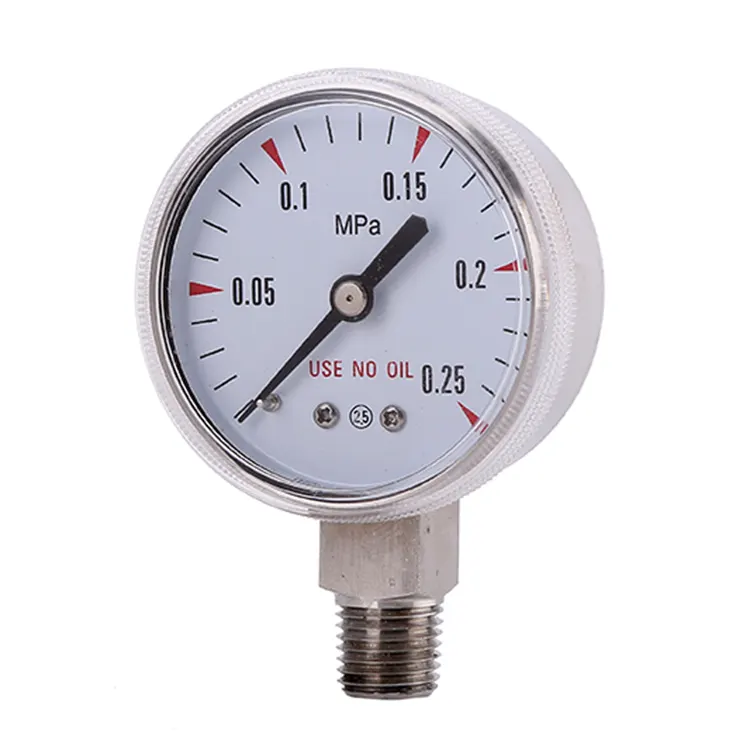

Le manomètre compact avancé en acier inoxydable, fabriqué en Chine, est principalement utilisé pour mesurer la pression des gaz avec une haute précision. Il est capable de mesurer la micropression et de fournir un certain niveau de protection contre les surpressions, ce qui le rend polyvalent pour diverses applications. Construite à partir de matériaux en acier inoxydable de haute qualité, la jauge est conçue pour résister aux environnements difficiles et garantir des performances durables.
Le fabricant basé en Chine, CSHERUN, est spécialisé dans la production de manomètres compacts en acier inoxydable conçus pour être utilisés avec des fluides agressifs gazeux et liquides non très visqueux ou cristallisants, ainsi que dans des environnements difficiles. Nos jauges sont idéales pour les applications dans la construction de machines et la construction d'usines en général, où une mesure de pression précise et fiable est cruciale. De plus, ils sont dotés d'une alarme de panne pour les bouteilles de gaz, améliorant ainsi la sécurité dans les applications CDA (air sec et propre).
Des options de personnalisation sont disponibles pour répondre à vos besoins spécifiques. Vous pouvez sélectionner des marquages spéciaux sur le cadran lors de la commande et, sur demande, nous pouvons imprimer le logo personnalisé de votre entreprise sur le cadran, ajoutant ainsi une touche de professionnalisme et d'identité de marque à votre équipement. Avec CSHERUN, vous obtenez un manomètre compact en acier inoxydable de haute qualité et fiable, adapté à vos besoins.
● Pour les fluides agressifs gazeux et liquides, peu visqueux ou cristallisants, également dans des environnements agressifs
● Construction de machines et construction générale d'installations
● Indication d'alarme de panne sur les bouteilles de gaz
● Applications CDA (air propre et sec)
● Boîtier et pièces en contact avec le fluide en acier inoxydable
● Rentable et fiable
● Plages d'échelle de 0 ... 1 à 0 … 1 000 bar
|
Conception |
EN837-1 |
|
Taille nominale en mm |
40, 50, 63 |
|
Classe de précision |
1,6, 2,5 |
|
Plages d'échelle |
NS 40, 50 : 0 ... 1 à 0 ... 600 bars NS 63 : 0 ... 1 à 0 ... 1 000 bar ou toutes autres plages équivalentes de vide ou de pression et de vide combinés |
|
Limitation de pression
|
Stable : 3/4 x valeur pleine échelle Fluctuation : 2/3 x valeur pleine échelle Temps court : valeur à pleine échelle |
|
Température admissible |
Ambiante : -40 … +60 °C Moyen : -40 ... +100 °C maximum |
|
Effet de la température |
Lorsque la température du système de mesure s'écarte de la température de référence (+20 °C) : max. ±0,4 %/10 K de la valeur pleine échelle |
|
Indice de protection selon CEI/EN 60529 |
IP54 |
|
Connexion au processus |
Acier inoxydable 316L G1/4B G1/8B |
|
Emplacement de connexion |
Connexion inférieure Support central arrière |
|
Élément de pression |
Acier inoxydable 316L type C ou type hélicoïdal |
|
Mouvement |
Acier inoxydable |
|
Cadran |
Aluminium, blanc, inscription noire, avec butée d'aiguille |
|
Aiguille |
Aluminium, noir |
|
Cas |
Acier inoxydable |
|
Fenêtre |
Polycarbonate, encliquetable dans l'étui |
■ Autre connexion de processus
■ Ensemble de joint à membrane
■ Lunette à enfiler, en acier inoxydable ou en acier inoxydable poli
■ Fenêtre en verre d'instrument ou en verre de sécurité feuilleté (tous deux uniquement en combinaison avec une lunette à enfiler)
■ Bride de montage sur panneau, acier inoxydable poli (uniquement pour connexion à montage arrière)
■ Bride de montage en saillie, acier inoxydable (NS 63)
■ Cadre triangulaire, acier inoxydable poli, avec pince (uniquement pour connexion à montage arrière)
