Le manomètre avancé entièrement en acier inoxydable, fièrement fabriqué en Chine, est un instrument polyvalent principalement utilisé pour mesurer la pression du gaz, offrant des capacités de mesure de micro-pression et de protection contre les surpressions dans certaines limites. Fabriqué entièrement en acier inoxydable, il garantit durabilité et résistance à la corrosion dans diverses applications.

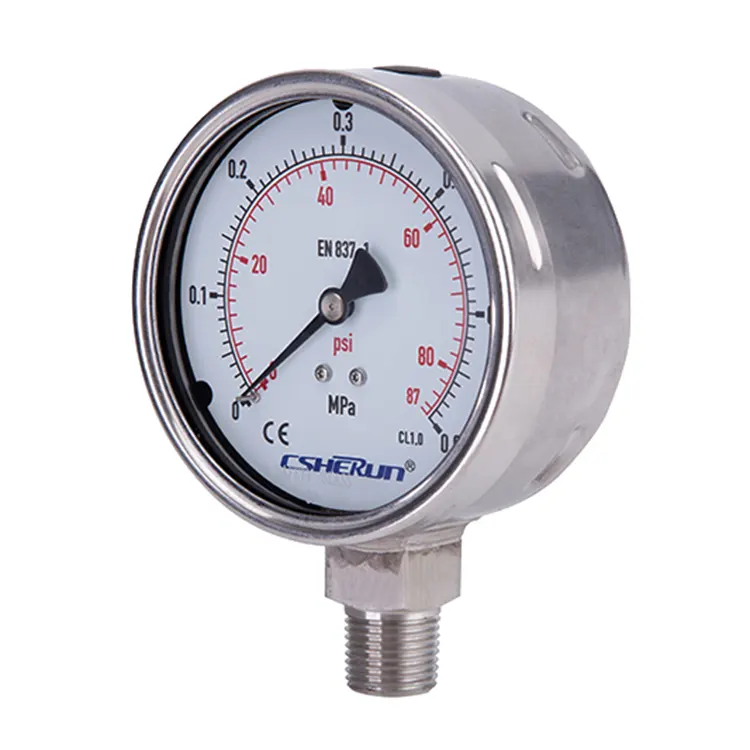

Le manomètre CSHERUN entièrement en acier inoxydable excelle dans la gestion des fluides agressifs gazeux et liquides qui ne sont pas très visqueux ou sujets à la cristallisation, ce qui le rend idéal pour les environnements difficiles. Il est largement utilisé dans les industries chimiques et pétrochimiques, l'industrie pétrolière et gazière, l'ingénierie énergétique, la technologie de l'eau et des eaux usées, la construction de machines et la construction d'usines en général.
En tant que fabricant professionnel de manomètres entièrement en acier inoxydable de haute qualité, vous pouvez être assuré d'acheter un manomètre entièrement en acier inoxydable dans notre usine et nous vous offrirons le meilleur service après-vente et une livraison rapide.
● Excellente stabilité du cycle de charge et résistance aux chocs
● Charges de pression dynamiques élevées et vibrations
● Durée de vie plus longue, robuste
● Entièrement en acier inoxydable
● Plages d'échelle de 0 … 0,6 à 0 … 1 600 bar
● Pour les fluides agressifs gazeux et liquides, peu visqueux ou cristallisants, également dans des environnements agressifs
● Industries chimiques et pétrochimiques, industrie pétrolière et gazière, technique énergétique ainsi que technologie de l'eau et des eaux usées
● Construction de machines et construction générale d'installations
|
Valeur d'échelle maximale du manomètre (bar) |
≤25 |
＜25 à ≤600 |
＜600 à ≤1 000 |
|
Nombre de cycles de pression |
120 000 |
100 000 |
30 000 |
|
Conception |
EN837-1 |
|
|
Taille nominale en mm |
63, 100, 160 |
|
|
Classe de précision (selon EN837-1) |
NS63 : CL1.6 NS100, 160 : CL1.0 |
|
|
Plages de mesure |
-1 … 0bar à -1 … 15bar 0…0,6bar à 0…1600bar |
|
|
Domaine d'application |
Constant: NS63 3/4 X valeur pleine échelle NS100, 160 valeur pleine échelle
Charge dynamique : NS63 2/3 X valeur pleine échelle NS100, 160 0,9 X valeur pleine échelle
Court terme : NS63 valeur à pleine échelle NS100, 160 1,3 X valeur à pleine échelle |
|
|
Plage de température de fonctionnement |
Ambiant: -40…. +60℃ (liquide non rempli) -20…. +60 ℃ (Remplissage de glycérine)
Moyen: -40…. +200℃ (liquide non rempli) -20…. +100 ℃ (glycérine remplie) -40…. +100 ℃ (huile de silicone remplie) |
|
|
Performances de température |
Lorsque la température du système de mesure s'écarte de la température de référence (+20℃) : max. ±0,4 %/10k de l'étendue |
|
|
Degré de protection |
IP65 (EN 60529) |
|
|
Connexion au processus |
Acier inoxydable 316L G1/4B G1/2B |
| Emplacement de connexion |
Montage inférieur Support inférieur du dos Support arrière central (uniquement pour NS63) |
|
Élément de pression |
Acier inoxydable 316 Tube de type «C» ≤60bar >60bar tube hélicoïdal |
|
Mouvement |
Acier inoxydable |
|
Cadran |
Aluminium, blanc, Marquage du cadran noir et rouge |
|
Aiguille |
Aluminium, noir |
|
Cas |
Acier inoxydable 304 |
|
Lunette de type baïonnette |
Acier inoxydable 304 |
|
Fenêtre |
Verre feuilleté de sécurité |
|
Liquide de remplissage |
Glycérine (99,5%) |
■ Autre connexion de processus, le fil de connexion peut être PT, NPT, BSPT etc.
■ Balances spéciales
■ Cadre de montage sur panneau
■ Contacts électriques
■ Fixation à 3 trous, cadre de montage sur panneau
■ Autres versions spéciales
