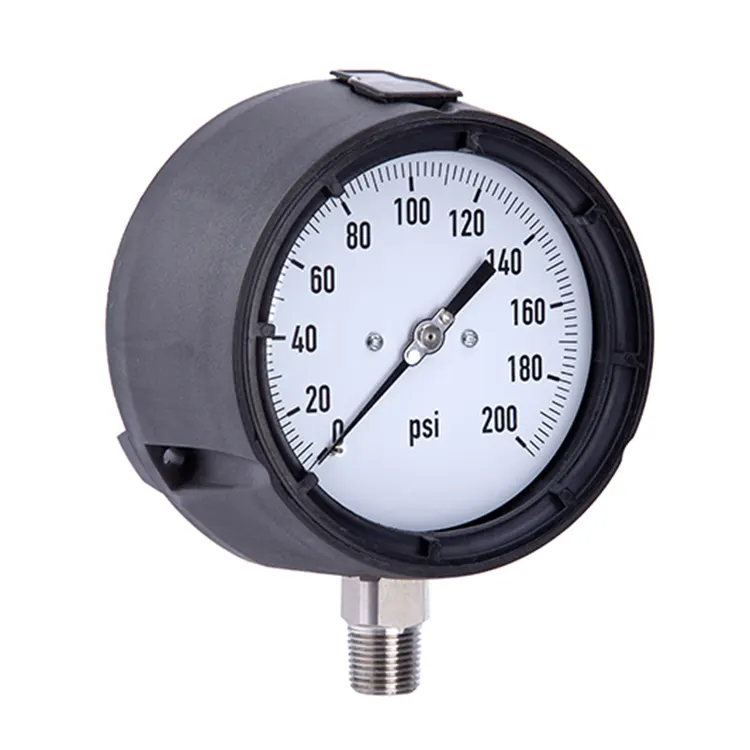

Le manomètre de processus avancé, fabriqué en Chine, est principalement utilisé pour mesurer la pression du gaz, offrant des capacités de mesure de micro-pression et de protection contre les surpressions dans une certaine mesure. Fabriquée en acier inoxydable et logée dans un boîtier en matériaux phénoliques, cette jauge offre une stabilité exceptionnelle au cycle de charge et une résistance aux chocs.
La version de sécurité du manomètre de procédé est dotée d'un déflecteur solide conçu conformément aux exigences et aux conditions de test de l'ASME B 40.100. De plus, il comprend un remplissage de boîtier pour résister à des charges de pression dynamiques élevées et à des vibrations, ce qui le rend adapté à une large gamme d'applications. L'échelle va de 0 à 10 psi jusqu'à 0 à 30 000 psi [0 à 0,6 bar jusqu'à 0 à 2 000 bar], offrant une polyvalence pour divers besoins de mesure de pression.
Le manomètre de processus CSHERUN est idéal pour les applications impliquant des charges de pression et des vibrations hautement dynamiques. Il convient à la mesure de fluides agressifs gazeux et liquides, peu visqueux ou cristallisants, même dans des environnements difficiles. Cette jauge excelle dans l'industrie de transformation, y compris la construction d'usines, les industries chimiques et pétrochimiques, les centrales électriques, les mines, les environnements terrestres et offshore et la technologie environnementale. De plus, il convient parfaitement à la construction de machines et à la construction d’installations générales.
● Pour les applications avec des charges de pression et des vibrations hautement dynamiques
● Pour les fluides agressifs gazeux et liquides, peu visqueux ou cristallisants, également dans des environnements agressifs
● Industrie de transformation : construction d'installations, industrie chimique, industrie pétrochimique, centrales électriques, exploitation minière, technologie on-/offshore et environnementale
● Construction de machines et construction générale d'installations
● Excellente stabilité du cycle de charge et résistance aux chocs
● Version de sécurité avec cloison solide conçue conformément aux exigences et conditions de test de la norme ASME B 40.100.
● Avec remplissage de caisses pour les applications avec des charges de pression dynamiques et des vibrations élevées
● L'échelle va de 0 à 10 à 0 à 30 000 psi [0 à 0,6 à 0 à 2 000 bar]
|
Valeur d'échelle maximale du manomètre (bar) |
≤25 |
＜25 à ≤600 |
＜600 à ≤1 000 |
|
Nombre de cycles de pression |
120 000 |
100 000 |
30 000 |
|
Conception |
ASME B40.100 |
|
Taille nominale en mm |
115, 160 |
|
Classe de précision |
±0,5 % < 1 600 bars ±1% >1600bar |
|
Plages d'échelle |
0 … 0,06 à 0 … 2 000 bar |
|
Limitation de pression
|
Stable : Valeur pleine échelle Fluctuation : 0,9 x valeur à pleine échelle Courte durée : 1,5 x la valeur à pleine échelle |
|
Température admissible
|
Ambiant: -40 … +60 °C (sans remplissage) -20 … +60°C (Remplissage de glycérine)
Milieu : -20 … +100°C |
|
Effet de la température |
En cas d'écart par rapport aux conditions de référence au niveau du système de mesure : ≤ ±0,4 % par 18 °F [≤ ±0,4 % par 10 °C] de la valeur pleine échelle |
|
Indice de protection selon CEI/EN 60529 |
IP54 IP65 |
|
Connexion au processus
|
Acier inoxydable 316L Monel, Hastelloy C (facultatif) 1/4NPT ou 1/2NPT (mâle) 1/4G ou 1/2G (mâle) |
|
Emplacement de connexion |
Montage inférieur Support inférieur du dos |
|
Élément capsule |
Acier inoxydable 316L |
|
Mouvement |
Acier inoxydable |
|
Cadran |
Aluminium |
|
Aiguille |
Aluminium, noir |
|
Cas |
Thermoplastique, noir, avec cloison solide et dos soufflant |
|
Fenêtre |
Plastique |
|
Anneau |
Lunette filetée |
■ Autre connexion de processus
■ Montage sur séparateurs, voir revue produit séparateurs
■ Kit adaptateur pour montage sur panneau
■ Fenêtre : Verre à instruments ou verre de sécurité feuilleté
■ Disposition des numéros selon les exigences du client
■ Coque remplie de silicone
