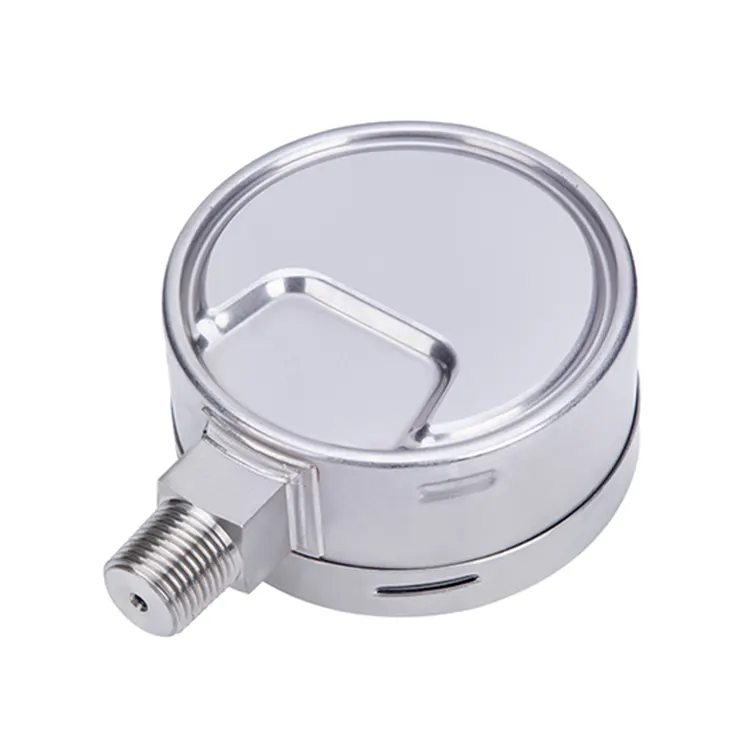

Le manomètre Monel est idéal pour les applications impliquant des fluides gazeux et liquides agressifs qui ne sont pas très visqueux ou cristallisants, et il résiste bien aux conditions environnementales difficiles.
Le manomètre Monel avancé offre une mesure de pression de haute précision pour les gaz, avec des capacités de détection de micro-pression et de protection contre les surpressions. Sa construction en acier inoxydable garantit durabilité, résistance à la corrosion et fiabilité à long terme dans les environnements difficiles, ce qui le rend idéal pour les applications industrielles exigeantes, notamment les produits chimiques, pétrochimiques, pétroliers et gaziers, l'ingénierie énergétique et la technologie de l'eau.
CSHERUN, un fournisseur basé en Chine, est spécialisé dans les manomètres Monel adaptés aux milieux non visqueux et non cristallisants dans des environnements difficiles. Répondant aux normes NACE, nos jauges conviennent aux industries chimiques, pétrolières, gazières et électriques. Nous proposons des options de personnalisation, notamment des marquages spéciaux sur le cadran et des logos personnalisés, garantissant que nos jauges fiables et de haute qualité répondent à vos besoins spécifiques.
● Excellente stabilité du cycle de charge et résistance aux chocs
● Charges de pression dynamiques élevées et vibrations
● Durée de vie plus longue, robuste
● Adapté aux fluides particulièrement agressifs, grâce à une très haute résistance à la corrosion
● L'échelle va de 0 à 0,6 à 0 à 1 000 bar
● Pour les fluides agressifs gazeux et liquides, peu visqueux ou cristallisants, également dans des environnements agressifs
● Industries chimiques et pétrochimiques, industrie pétrolière et gazière, technique énergétique ainsi que technologie de l'eau et des eaux usées
● Applications de gaz acide, également avec exigence NACE.
|
Valeur d'échelle maximale du manomètre (bar) |
≤25 |
＜25 à ≤600 |
＜600 à ≤1 000 |
|
Nombre de cycles de pression |
120 000 |
100 000 |
30 000 |
|
Conception |
EN837-1 |
|
Taille nominale en mm |
63, 100, 160 |
|
Classe de précision (selon EN837-1) |
NS63 : CL1.6 NS100, 160 : CL1.0 |
|
Plages de mesure
|
-1… 0bar à -1… 15bar 0…0,6bar à 0… 1000bar |
|
Domaine d'application
|
Constant: NS63 : 3/4 X valeur pleine échelle NS100, 160 : valeur pleine échelle
Charge dynamique : NS63 : 2/3 X valeur pleine échelle NS100, 160 : 0,9 X valeur pleine échelle
Court terme : NS63 : valeur à pleine échelle NS100, 160 : 1,3 X valeur à pleine échelle |
|
Plage de température de fonctionnement
|
Ambiant: -40…. +60℃ (liquide non rempli) -20…. +60 ℃ (Remplissage de glycérine)
Moyen: -40…. +200℃ (liquide non rempli) -20…. +100 ℃ (Glycérine remplie) -40…. +100 ℃ (Rempli d'huile de silicone) |
|
Performances de température |
Lorsque la température du système de mesure s'écarte de la température de référence (+20℃) : max. ±0,4 %/10k de l'étendue |
|
Degré de protection |
IP65 (EN 60529) |
|
Connexion au processus
|
Monel G1/4B G1/2B |
|
Emplacement de connexion |
Montage inférieur Support inférieur du dos Support arrière central (uniquement pour NS63) |
|
Élément de pression
|
Monel ≤60 bar Tube de type « C » >60bar tube hélicoïdal |
|
Mouvement |
Acier inoxydable |
|
Cadran
|
Aluminium, blanc, Marquage du cadran noir et rouge |
|
Aiguille |
Aluminium, noir |
|
Cas |
Acier inoxydable 304 |
|
Lunette de type baïonnette |
Acier inoxydable 304 |
|
Fenêtre |
Verre feuilleté de sécurité |
|
Liquide de remplissage |
Glycérine (99,5%) |
■ Autre connexion de processus, le fil de connexion peut être PT, NPT, BSPT, etc.
■ Balances spéciales
■ Cadre de montage sur panneau
■ Contacts électriques
■ Fixation à 3 trous, cadre de montage sur panneau
■ Autres versions spéciales
