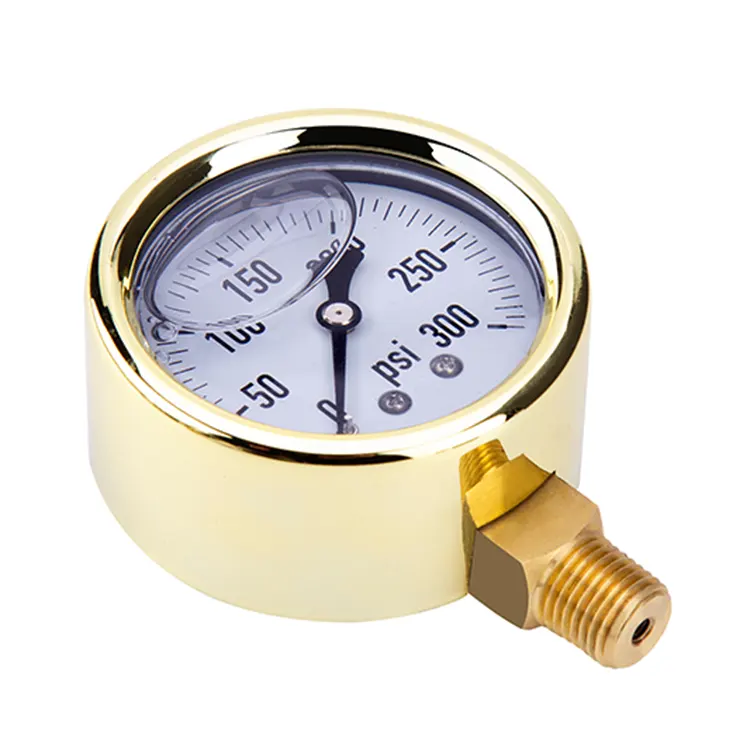

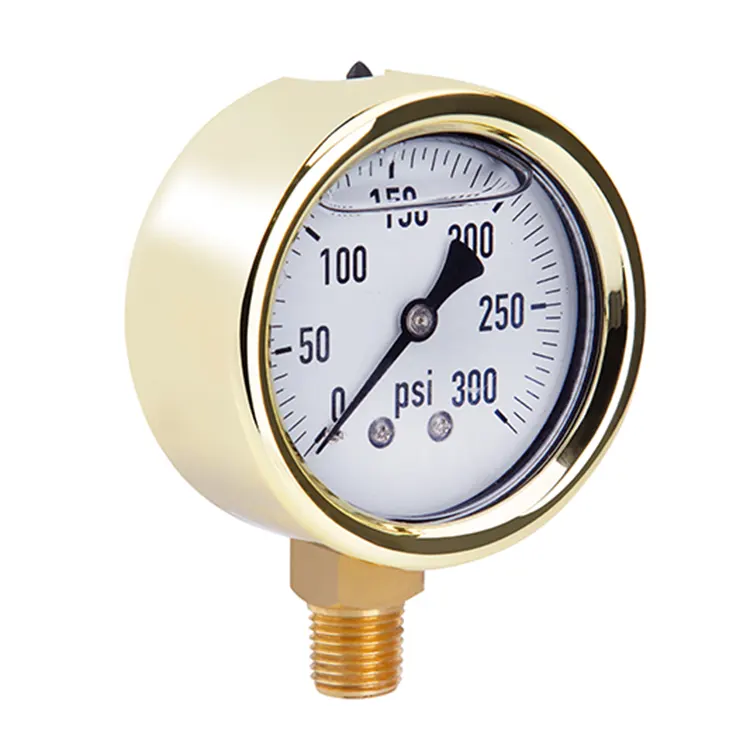

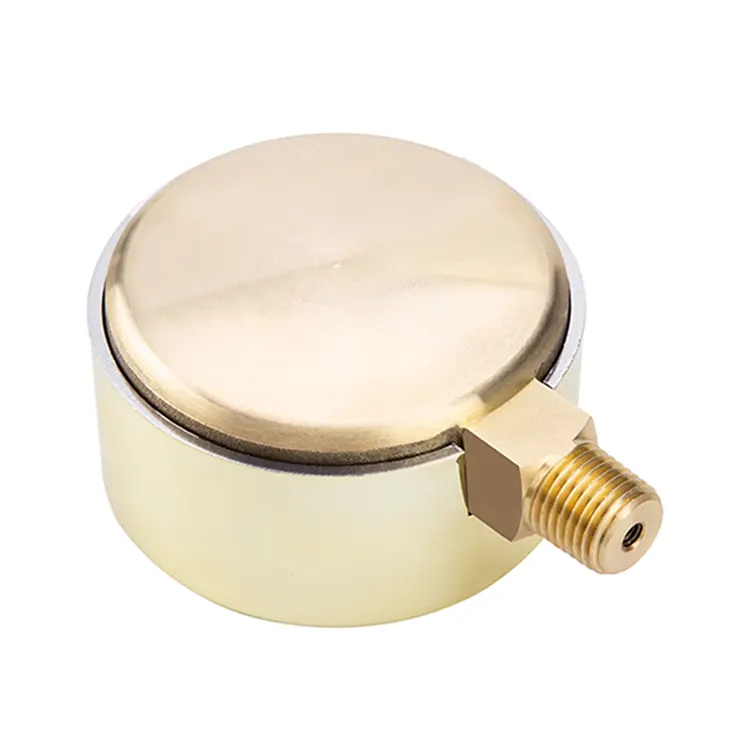

Manomètre en laiton

Model:B202.070(Back connection)
B202.030(Bottom connection)

L'usine chinoise CSHERUN vend en gros des manomètres en laiton avec des tubes de bourdon de précision logés dans des boîtiers robustes en alliage de cuivre, dotés d'un remplissage de liquide pour des performances améliorées. Conçu pour répondre aux normes EN 837-1, il offre une stabilité exceptionnelle au cycle de charge, une résistance aux chocs et une durabilité inégalée. Fabriqué en acier inoxydable, il résiste à la corrosion et est idéal pour les environnements à pression dynamique ou à vibrations élevées, ce qui le rend parfait pour l'exploitation minière, l'hydraulique et la construction navale.

envoyer une demande

Description du produit

Le manomètre avancé en laiton, fièrement fabriqué en Chine, est principalement utilisé pour mesurer la pression du gaz, offrant des capacités de mesure de micro-pression et de protection contre les surpressions dans une mesure spécifiée. Construit avec des matériaux en alliage de cuivre durables, le manomètre en laiton CSHERUN de Chine se distingue par sa robustesse et sa précision.

Spécialement conçue pour mesurer des emplacements caractérisés par des charges de pression dynamiques ou des vibrations élevées, cette jauge excelle dans la manipulation de milieux gazeux et liquides qui ne sont pas très visqueux ou cristallisants et ne présentent aucun risque de corrosion des composants en alliage de cuivre. Sa polyvalence en fait une solution idéale pour diverses applications dans l'industrie minière, l'hydraulique et la construction navale, où la fiabilité et la précision dans des conditions difficiles sont cruciales. Le manomètre en laiton de Chine (CSHERUN) garantit des lectures précises et des performances durables, répondant aux exigences des environnements les plus difficiles.

Application

Pour les emplacements de mesure soumis à des charges de pression dynamiques ou à des vibrations élevées

● Pour les fluides gazeux et liquides peu visqueux ou cristallisants et n'attaquant pas les pièces en alliage de cuivre

● Industrie minière

● Hydraulique

● Construction navale

Conception	ASME B40.100 et EN 837-1
Tailles	2½" et 4" (63 et 100 mm)
Classe de précision	2½" : ± 2/1/2 % de la portée (ASME B40.100 Grade A) 4" : ± 1 % de la portée (ASME B40.100 Grade 1A)
Gammes	Vide / Composé jusqu'à 200 psi Pression de 15 psi à 15 000 psi ou autres unités équivalentes de pression ou de vide
Pression de travail	2½" : Stable : Valeur d'échelle 3/4 Fluctuation : 2/3 de la valeur pleine échelle Temps court : valeur à pleine échelle 4” : Stable : valeur à pleine échelle Fluctuation : 0,9 x valeur à pleine échelle Courte durée : 1,3 x valeur à pleine échelle
Température de fonctionnement	Ambiant: -4 °F à +140 °F (-20 °C à +60 °C) - rempli de glycérine -40 °F à +140 °F (-40 °C à +60 °C) - rempli de silicone Moyenne : max. +140 °F (+60 °C)
Température	Erreur supplémentaire lorsque la température change par rapport à la température de référence de 68 °F (20 °C) ±0,4 % de l'étendue pour chaque 18 °F (10 °K) d'augmentation ou de diminution.
Protection contre les intempéries	Résistant aux intempéries (NEMA 4X / IP 66)
Raccordement sous pression	Matériel: alliage de cuivre Support inférieur (LM) ou support arrière central (CBM) - 2½" (63 mm) Support inférieur (LM) ou support inférieur arrière (LBM) - 4" (100 mm) 1/4" NPT ou 1/2" NPT limité à la zone plate de la clé
Bourdon tube	2½" (63 mm) < 870 psi (60 bar) : Alliage de cuivre en forme de C 2½" (63 mm) > 870 psi (60 bar) : Alliage de cuivre hélicoïdal 4" (100 mm) < 1 000 psi (70 bar) : Alliage de cuivre en forme de C 4" (100 mm) > 1 000 psi (70 bar) : Hélicolique en acier inoxydable
Mouvement	Alliage de cuivre
Cadran	Aluminium blanc avec lettrage noir, 2½” avec goupille d'arrêt
Aiguille	Aluminium noir
Cas	Laiton forgé peint en or avec connexion intégrée et bouchon d'aération
Bague lunette	Anneau de recouvrement en ABS plaqué or (2½") Anneau de recouvrement en laiton chromé (4")
Fenêtre	Acrylique avec joint Buna-N
Remplissage de caisse	Glycérine 99,7%

Suppléments optionnels

● Limiteur en laiton

● Bride avant ou arrière

● Montage par pince en U

● Verre de sécurité feuilleté ou fenêtre en verre plat

● Pointeur de déplacement rouge ou pointeur de marque

● Remplissage du boîtier en silicone ou en huile d'halocarbure

● Connexions spéciales limitées à la zone plate de la clé
