Connexion du processus vissé, joints de diaphragme

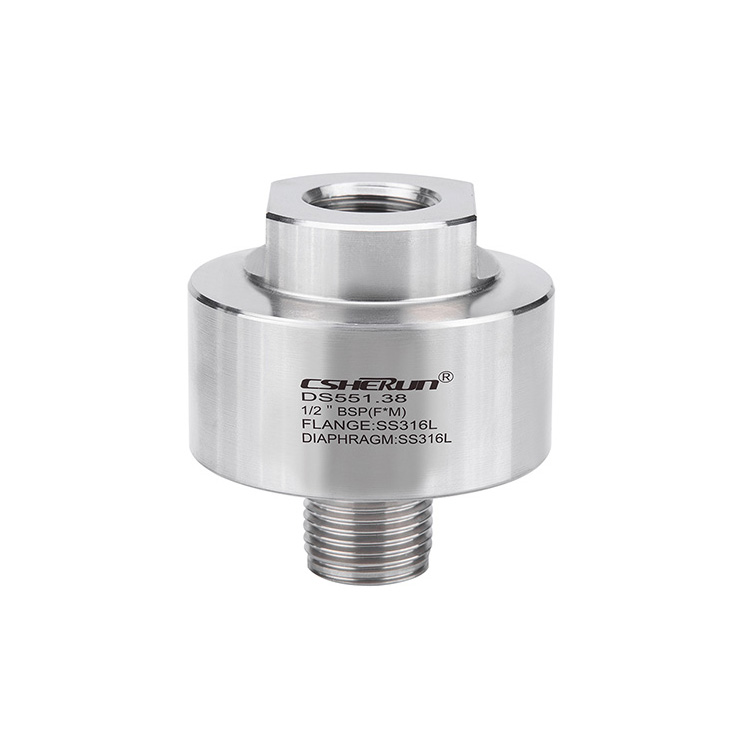

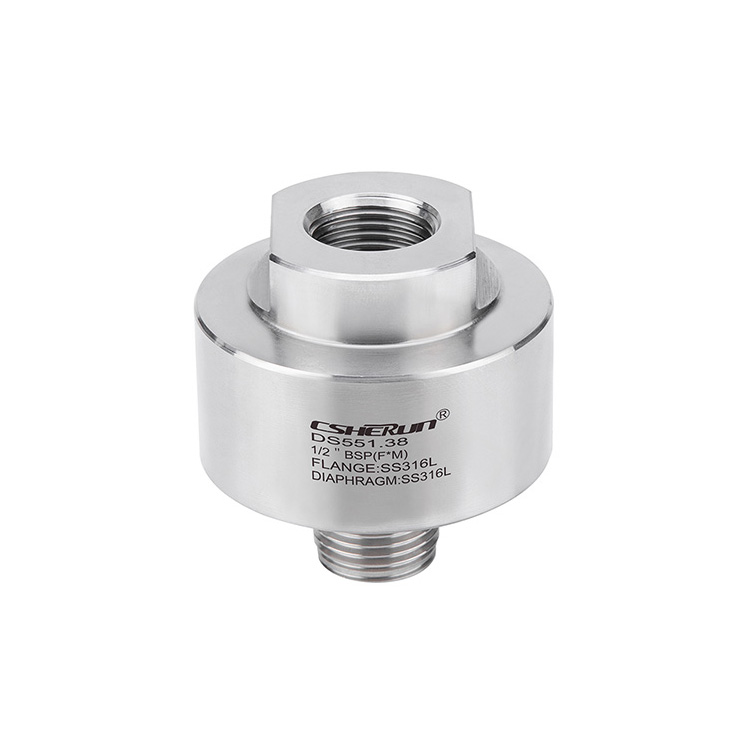

Model:DS551.38
Applications● Applications standard dans l'industrie des processus● Convient aux supports de pression corrosifs, contaminés ou hétérogènesCaractéristiques spéciales● Conception avec diaphragme interne, encadré supérieur et inférieur● Pas de scellement......

Applications

● Applications standard dans l'industrie des processus

● Convient aux supports de pression corrosifs, contaminés ou hétérogènes


Caractéristiques spéciales

● Conception avec diaphragme interne, encadré supérieur et inférieur

● Pas de scellement

● Excellent rapport coût-performance



Description


Cote de pression

50 ℃ Pression Max 110BAR
100 ℃ Pression max 100BAR
150 ℃ Pression max 90bar
200 ℃ Pression max 82bar

Plage de pression

0 ... 0,6MPA à 0 ... 9MPA

Logement supérieur (connexion de l'instrument)

Matériau en acier inoxydable 316 L, G ½ femelle

Diaphragme

Matériau en acier inoxydable 316 L, soudé avec le haut du corps
Diamètre efficace DM de diaphragme DM = 50 mm

Logement inférieur (connexion du processus)

Matériau en acier inoxydable 316 L, G ½ B mâle,
Mâle en option ½ npt

Plage de températures de manomètre

Processus -10 ... + 150 ℃
Ambient -10 ... + 40 ℃

Remplir le liquide

Huile de silicium kN2

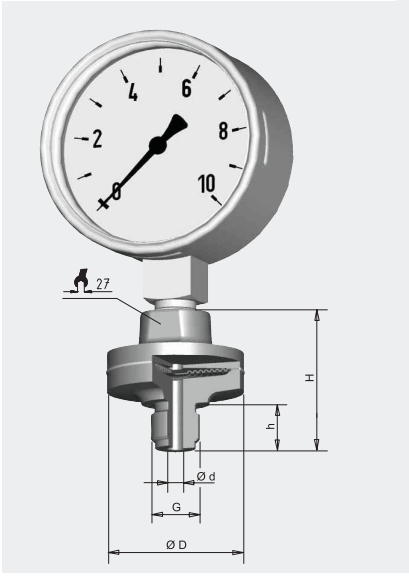

Exemple pour le montage d'un modèle de joint de diaphragme 990.38 directement connecté avec le manomètre EN837-1


Panes de pression du tube de Bourdon

Possibilité recommandée de combinaison du modèle de joint de diaphragme DS551.38 avec un manomètre avec modèle de tube Bourdon S.SW06.010.100 / S.SW06.030.100


Dimensions en mm

Traiter la connexion g

Dimensions en mm

Poids en kg



D

d

H

h



G1 / 2B

59

7

60.5

20

0.48

1/2npt

59

7

59.5

19

0.48



Informations de commande

Modèle / connexion de processus / fluide de remplissage / manomètre Modèle / plage de pression / conditions de processus
