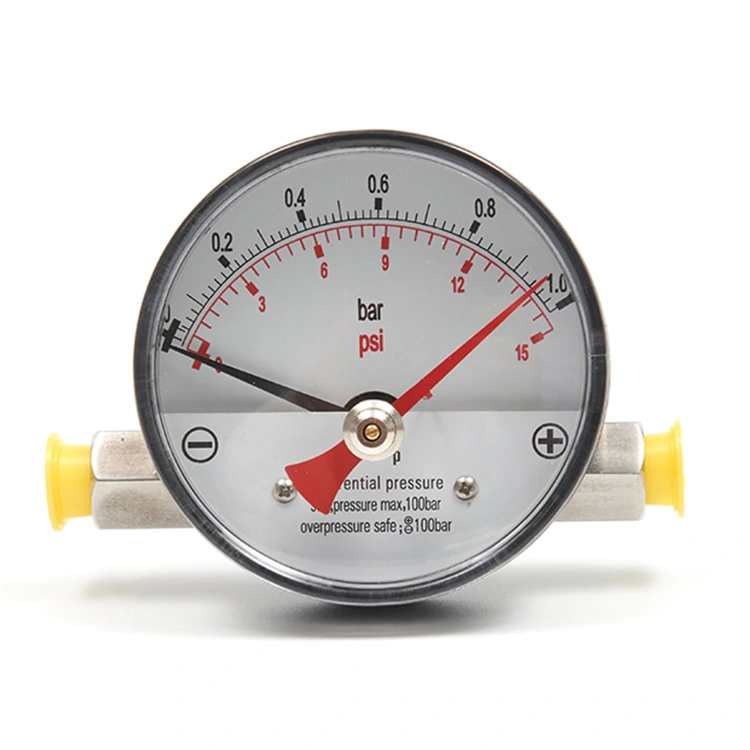

Le manomètre différentiel avec piston magnétique modèle DP80 présente une conception à piston magnétique qui améliore la sensibilité et la précision du manomètre. Cette fonctionnalité innovante permet un mouvement plus fluide et plus réactif du pointeur, vous offrant des lectures précises même dans des environnements difficiles.
Conçu pour résister aux rigueurs d'une utilisation industrielle, le modèle DP80 bénéficie d'une construction entièrement métallique durable qui garantit des performances durables. Sa conception à piston magnétique minimise également la friction et l'usure, prolongeant ainsi la durée de vie de la jauge et réduisant les besoins de maintenance.
En tant que fabricant leader de manomètres différentiels, CSHERUN Factory s'engage à fournir des produits de haute qualité et un service client exceptionnel. Notre modèle DP80 est conçu et fabriqué pour répondre aux normes strictes du secteur industriel, garantissant fiabilité et précision dans vos besoins de mesure de pression.
Que vous soyez dans l'industrie pétrolière et gazière, chimique, de production d'électricité ou de traitement de l'eau, le manomètre différentiel avec piston magnétique (modèle DP80) est votre solution de confiance pour des mesures de pression précises. Contactez CSHERUN Factory dès aujourd’hui pour en savoir plus sur nos produits et services.
●Pour les fluides gazeux et liquides qui ne sont pas très visqueux ou cristallisant
●Systèmes de filtrage
●Surveillance des pompes
●Circuits de refroidissement
●Systèmes de canalisations
●Plages de mesure de pression différentielle 0 ... 400 mbar à 0 ... 10 bar
●Boîtier de système compact en acier inoxydable, adapté aux pressions de service élevées (pressions statiques), au choix 100, 250 ou 400 barres
●Sécurité contre les surcharges de chaque côté au maximum pression de travail
●Boîtier système et indicateur échangeables sur place
●Jusqu'à 2 contacts Reed peuvent être installés ultérieurement et réglé sur place
Montage selon les symboles apposés
⊕ haute pression, ⊖ basse pression

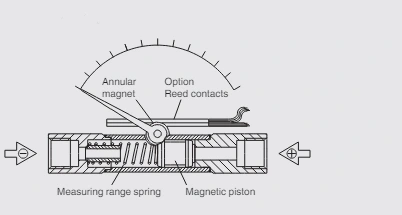

Les pressions p1 et p2 agissent sur les côtés ⊕ et ⊖ de la chambre de mesure, séparés par le piston magnétique chargé en pression ou le piston magnétique.
La différence de pression provoque un mouvement axial (déviation) du piston soutenu par le ressort de la plage de mesure.
Un aimant annulaire monté sur l'aiguille de l'instrument suit l'aimant intégré dans le piston de sorte que chaque position du piston se voit attribuer une position définie de l'aiguille.
Cette conception permet la séparation mécanique complète du système de mesure et de l'indication tout en éliminant toute fuite vers l'extérieur.
Le débit volumique du côté ⊕ vers le côté ⊖ dans la chambre de mesure est minimisé par la conception mécanique et n'interférera pas avec les processus standard.
|
Taille nominale (mm) |
80 |
|
|
Plages d'échelle |
0 ... 400 mbar à 0 ... 10 bars |
|
|
Précision des indications |
± 3 % de la valeur de pleine échelle avec une pression différentielle croissante |
|
|
Max. pression de service (pression statique) |
■ 100 bars ■ 250 bars ■ 400 bars |
|
|
Sécurité contre les surcharges |
de chaque côté à la pression de service maximale |
|
|
Température admissible |
Ambiante : 0 ... +60 °C Moyen : +100 °C maximum |
|
|
Indice de protection selon CEI/EN 60529 |
IP54 |
|
|
Matériaux mouillés |
Chambre de mesure avec raccord de pression Acier inoxydable 1.4571, 2 x G ¼ femelle, à droite et à gauche, en ligne (EN 837-1/7.3) ■ Autres raccords de pression via filetage femelle ou mâle ■ Support inférieur ou support arrière, ⊕ connexion à gauche ■ Filtre fin intégré dans la connexion ⊕
Élément de pression Ressort de compression, acier inoxydable 1.4310
Piston magnétique Piston Acier inoxydable 1.4571, aimant : ferrite dure |
|
|
Matériaux non mouillés |
Cadran Aluminium, blanc, lettrage : échelle, extérieur noir (barre), intérieur rouge (psi) Pointeur Aluminium, noir Fenêtre Plastique transparent anti-éclats, clipsable dans l'étui |
|
|
Montage |
Montage au moyen de : ■ Lignes de mesure rigides ■ Bride de montage sur panneau ■ Support de montage d'instrument pour montage mural |
|
