Introduction
Les manomètres sont des instruments essentiels pour surveiller et contrôler divers processus dans des industries telles que la chimie, la pétrochimie, le pétrole et le gaz et le traitement de l'eau. Lemouvement du manomètreest le mécanisme central qui traduit la pression appliquée en une mesure lisible sur le cadran. Comprendre le fonctionnement de ces mouvements peut aider à prévenir les erreurs, à améliorer la sécurité et à améliorer l'efficacité opérationnelle.
Principe de base du mouvement du manomètre

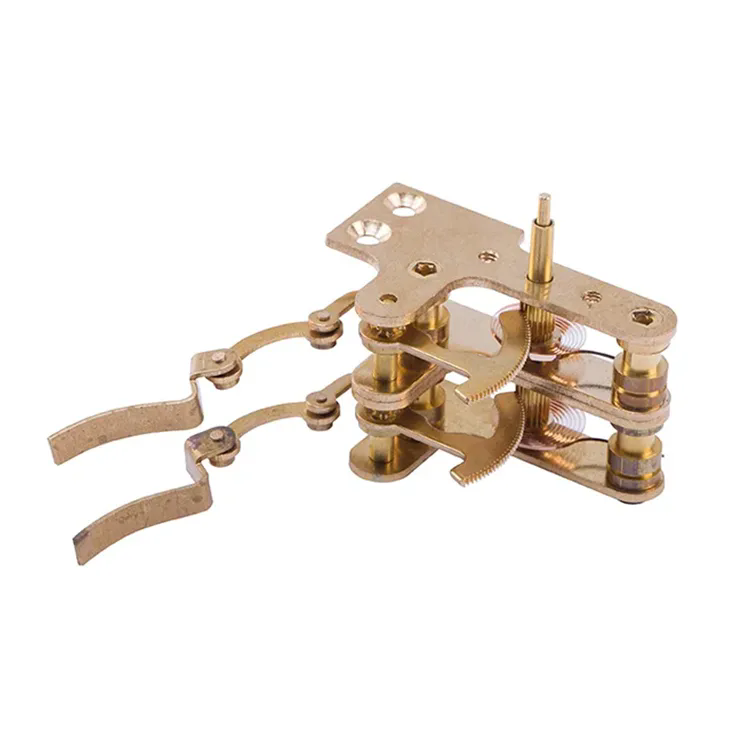

Le principe fondamental du mouvement d'un manomètre repose sur la conversion de la pression en mouvement mécanique. Lorsque la pression du fluide pénètre dans la jauge, elle agit sur un élément de détection qui déplace un pointeur sur une échelle calibrée. Cette conversion permet aux opérateurs d'interpréter la pression avec précision.
Composants clés :
- Élément de détection :La partie qui réagit aux changements de pression. Les types courants incluent les tubes de Bourdon, les diaphragmes et les soufflets.
- Mécanisme de liaison :Transfère le mouvement de l’élément de détection au pointeur.
- Pointeur et cadran :Affiche la pression mesurée pour une lecture facile.
- Logement du mouvement :Protège le mécanisme interne des dommages environnementaux.
Comment le mouvement est transmis :
Généralement, le mouvement de l'élément de détection est amplifié par une liaison mécanique, souvent des engrenages et des leviers, qui fait tourner le pointeur proportionnellement à la pression appliquée. Cela garantit la précision même pour des pressions faibles ou fluctuantes.
Types de mouvements du manomètre
Les mouvements du manomètre varient en fonction des exigences de conception et d’application. La sélection du bon type est essentielle pour une mesure précise et fiable.
| Type de mouvement | Mécanisme | Application |
|---|---|---|
| Mouvement du tube de Bourdon | Le tube incurvé se redresse sous la pression, déplaçant le pointeur. | Applications industrielles, systèmes à vapeur, à gaz et hydrauliques. |
| Mouvement du diaphragme | Une fine membrane flexible se déforme sous la pression. | Mesure basse pression, fluides corrosifs, systèmes de vide. |
| Mouvement du soufflet | Les soufflets extensibles et contractables transmettent le mouvement au pointeur. | Mesure de haute précision, instruments de laboratoire. |
| Mouvement des capsules | Deux membranes soudées ensemble, sensibles aux basses pressions. | Systèmes médicaux, CVC et pneumatiques. |
Problèmes courants et dépannage
Même les mouvements de manomètre les plus robustes peuvent rencontrer des difficultés. La reconnaissance des problèmes courants permet une maintenance rapide et garantit la précision des mesures.
Problèmes typiques :
- Pointeur collant :Causé par la saleté, la corrosion ou l'usure mécanique. Solution : Nettoyer et lubrifier le mouvement.
- Lectures inexactes :Peut résulter d'une surpression, d'une fatigue dans l'élément de détection ou de liaisons desserrées. Solution : recalibrez ou remplacez les composants usés.
- Fuite:Se produit au niveau des joints ou des joints à membrane. Solution : Inspectez et remplacez les joints rapidement.
- Effets des vibrations :Peut provoquer un flottement du pointeur. Solution : utilisez un boîtier rempli de liquide ou un support résistant aux vibrations.
Conseils d'installation et d'entretien
Une installation appropriée et un entretien de routine prolongent la durée de vie d’un mouvement de manomètre. Suivez ces bonnes pratiques :
- Installez la jauge dans un endroit sans vibrations autant que possible.
- Assurez-vous que l’orientation de la jauge correspond aux recommandations du fabricant.
- Protégez la jauge des températures extrêmes et des environnements corrosifs.
- Calibrez régulièrement la jauge à l’aide d’instruments certifiés.
- Vérifiez et lubrifiez périodiquement les liaisons mécaniques.
- Remplacez rapidement les composants usés ou endommagés pour éviter les pannes.
Foire aux questions
- Q : Les manomètres peuvent-ils fonctionner avec des fluides corrosifs ?
- R : Oui, en utilisant des mouvements à membrane ou à soufflet avec des matériaux résistants à la corrosion tels que l'acier inoxydable.
- Q : À quelle fréquence un manomètre doit-il être calibré ?
- R : L'étalonnage est recommandé au moins une fois par an ou plus fréquemment dans les processus critiques.
- Q : Quelle est la différence entre les mouvements du tube de Bourdon et du diaphragme ?
- R : Les tubes Bourdon conviennent aux pressions plus élevées et aux applications industrielles, tandis que les diaphragmes conviennent mieux aux environnements basse pression, sensibles ou corrosifs.
- Q : Comment puis-je éviter les dommages dus à une surpression ?
- R : Utilisez des soupapes de surpression, des amortisseurs ou choisissez un manomètre dont la pression est supérieure à la pression maximale de votre système.
Conclusion
Le fonctionnement d'unmouvement du manomètreest une interaction fascinante entre précision mécanique et science des matériaux. En comprenant les différents types de mouvements, les problèmes courants et les pratiques de maintenance appropriées, vous pouvez garantir une mesure de pression fiable dans vos applications.CSHERUNfournit des mouvements de manomètre de haute qualité conçus pour la durabilité et la précision, adaptés aux besoins industriels et de laboratoire. Pour explorer notre gamme et consulter nos spécialistes, veuillezContactez-nous.
