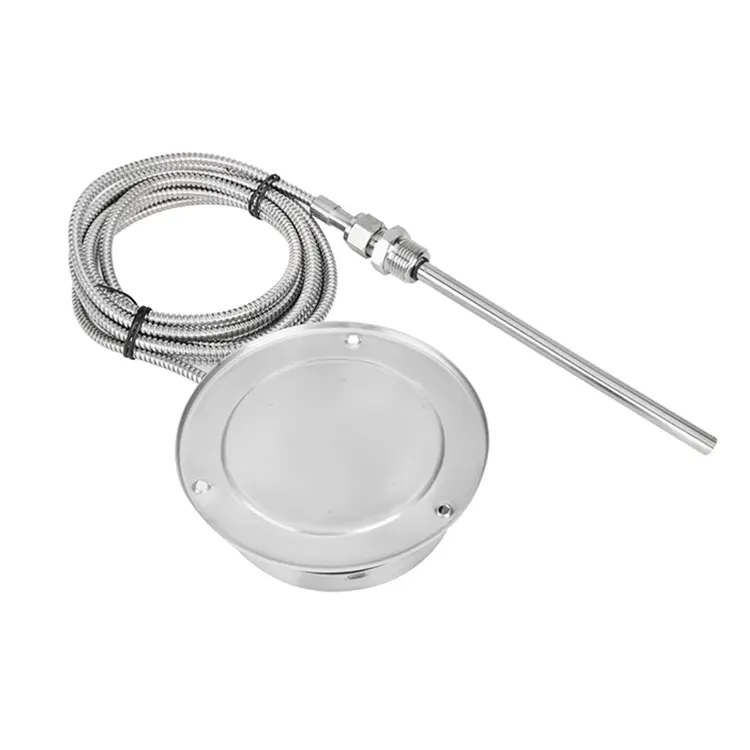

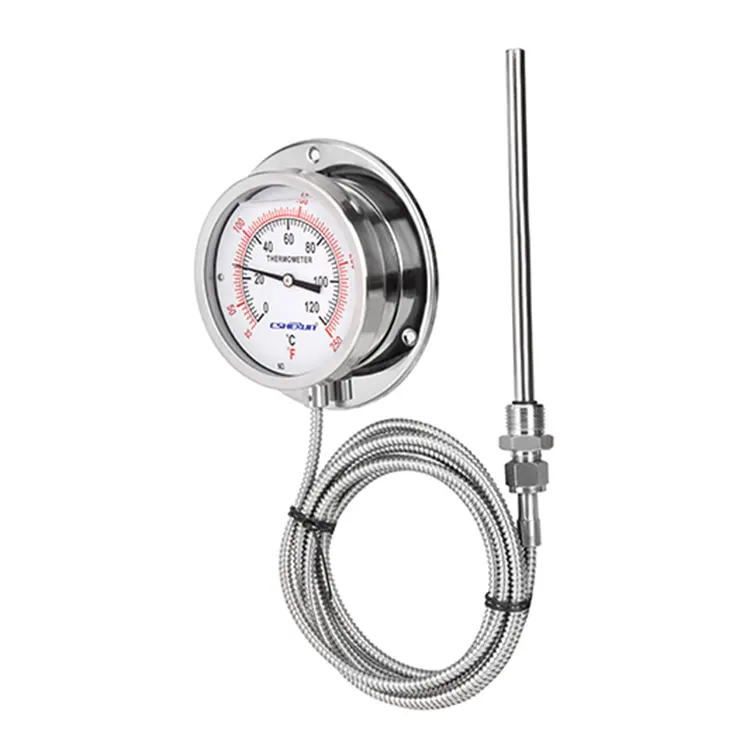

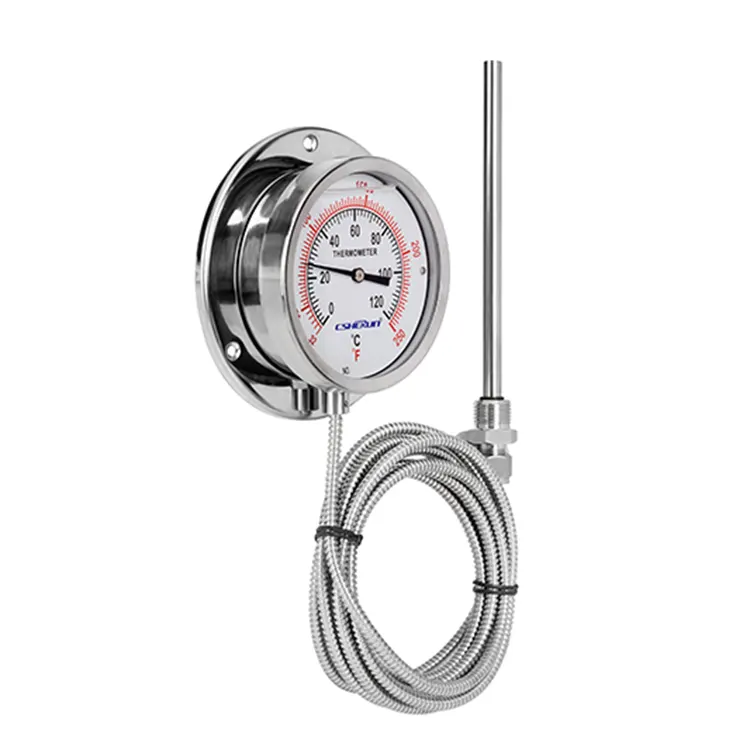

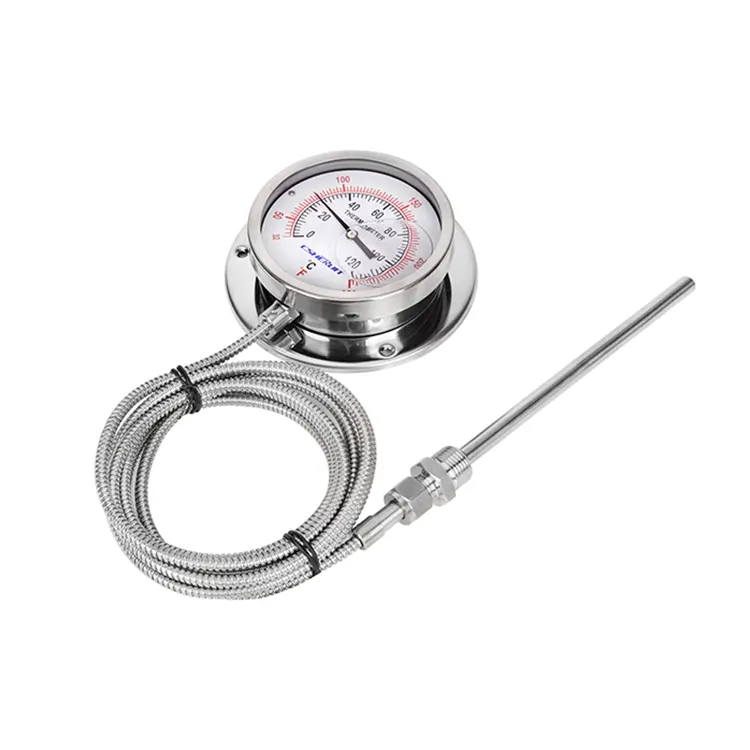

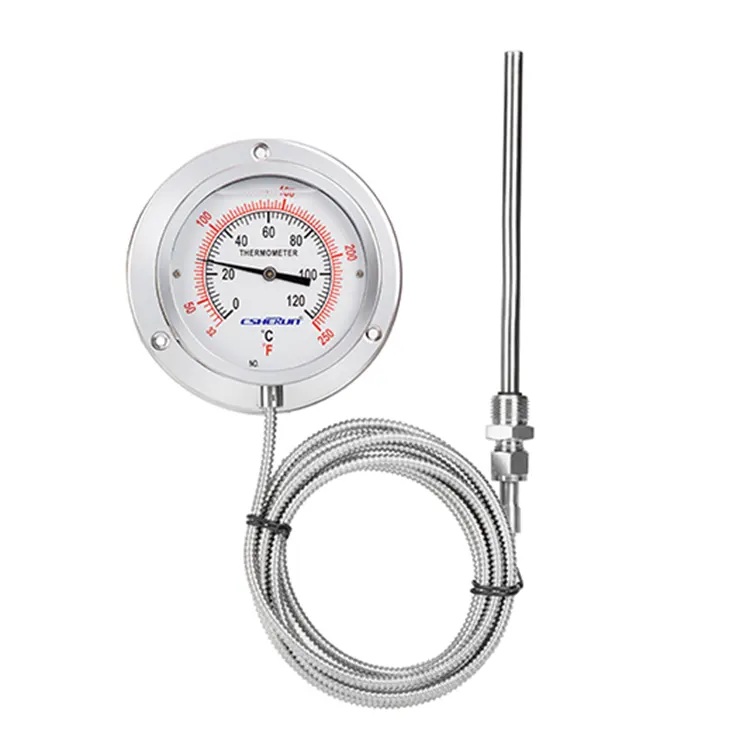

Manomètre de température à pression

Conception

Principe de mesure

Système de tubes de Bourdon

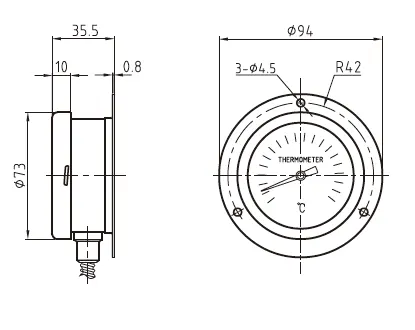

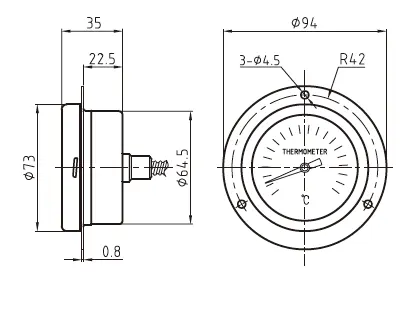

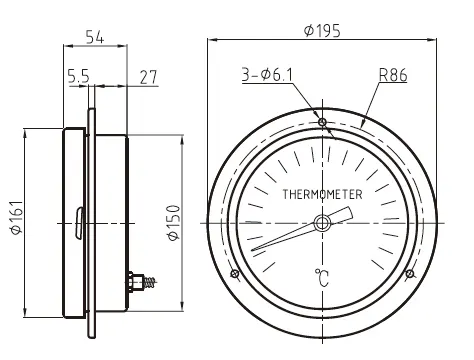

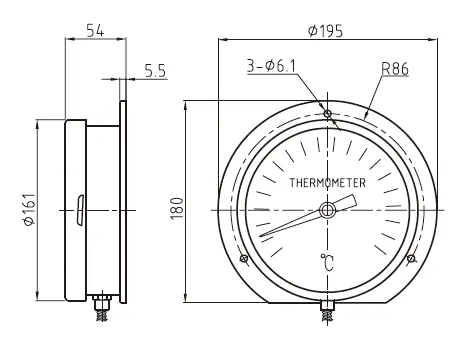

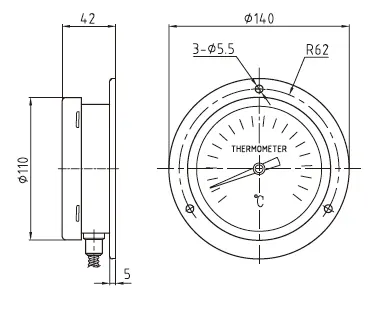

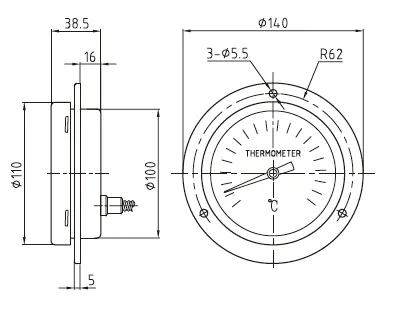

Taille nominale en mm

63, 100, 150

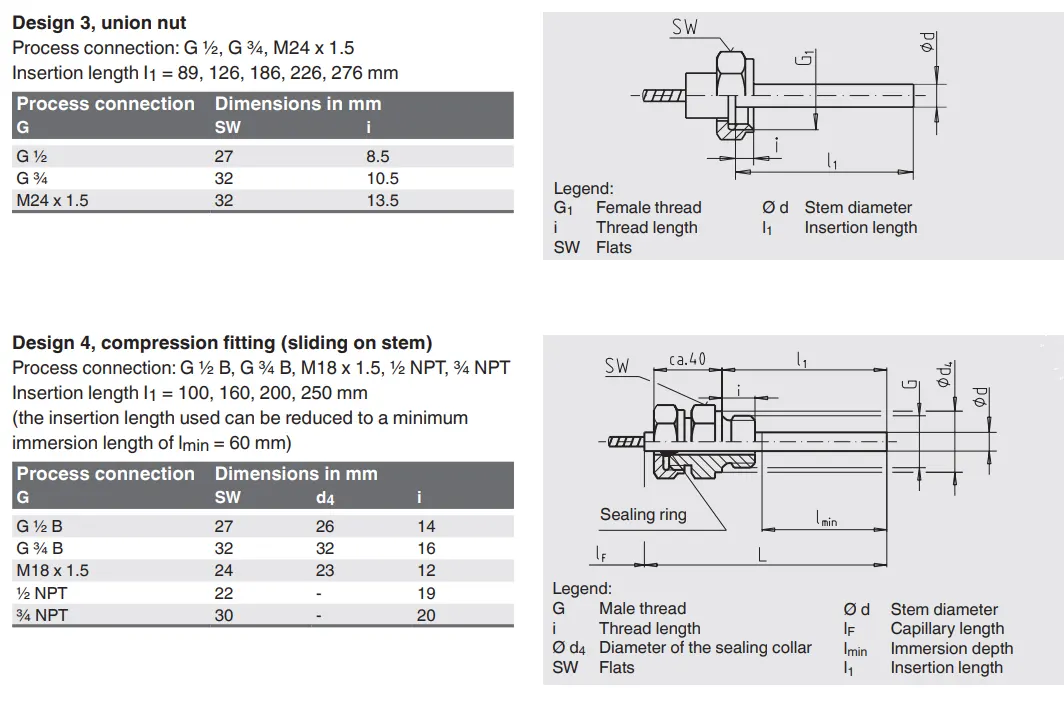

Conception de connexion

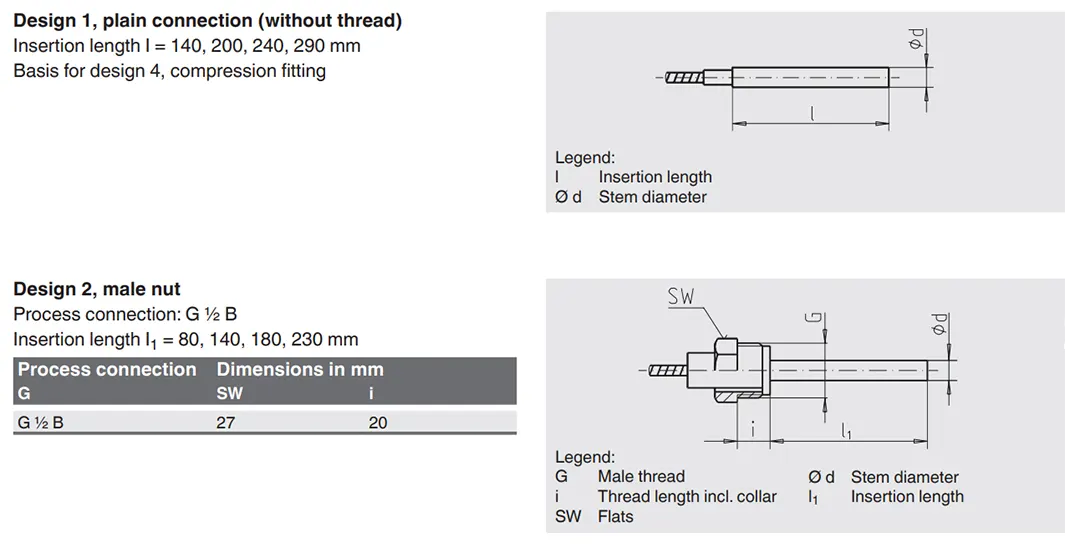

1, tige simple (sans filetage)

2, écrou mâle

3, écrou-raccord

4, raccord à compression (coulissant sur la tige)

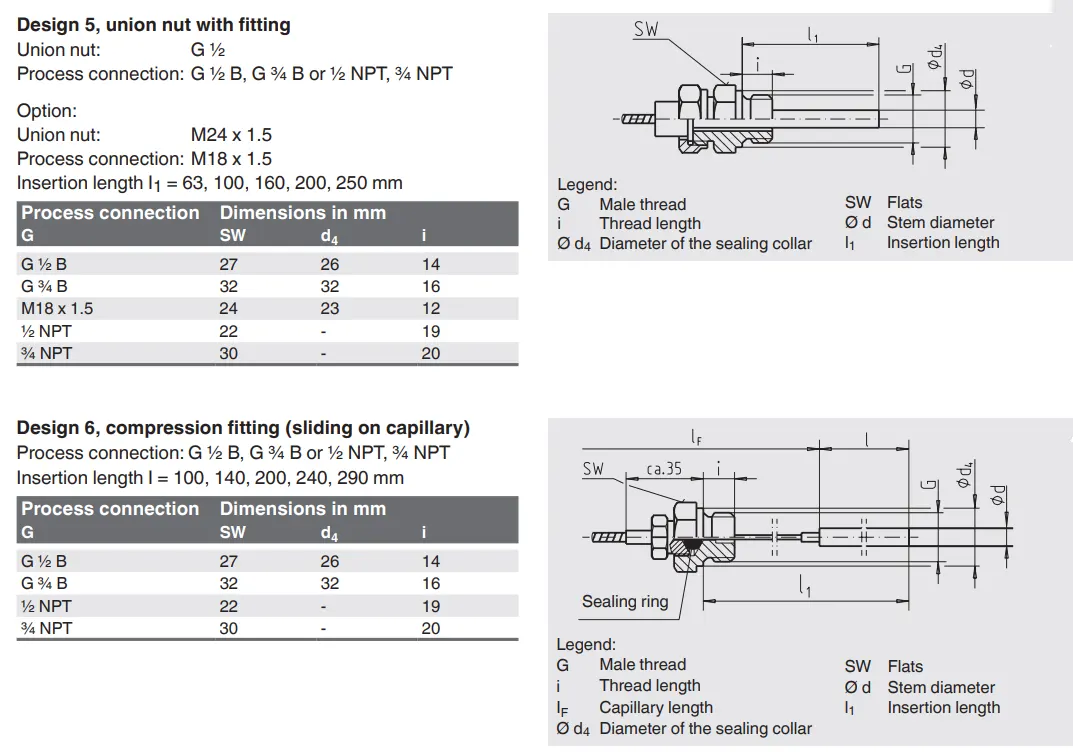

5, écrou-raccord avec raccord

6,Raccord à compression (coulissant sur capillaire)

Unité (plage d'échelle)

°C

Option:

■ °F

■ °C/°F (double échelle)

■ °F/°C (double échelle)

Connexion au processus

■ Unis, sans fil

■ G½B

■ ½ NPT

■ G ½ femelle

■ ½ NPT femelle

■ M20 x 1,5

■ M24 x 1,5 femelle

autres sur demande

Classe de précision

Classe 2

Diamètre de la tige

8 mm, acier inoxydable 316L

Option

■ 6mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Autres sur demande

Boîtier, lunette

Acier inoxydable 304

Option:

Acier inoxydable 316L

Connexion

Acier inoxydable 316L

Fenêtre

Verre à instruments : 100, 150

Plastique transparent : 63

Option:

Verre de sécurité feuilleté, plastique transparent anti-éclats

Cadran

Aluminium blanc, lettrage noir

Aiguille

Aluminium, noir

Entrée capillaire

Dos ou bas

Capillaire

Longueur selon spécifications du client (max. 10 m), Ø 2 mm, acier inoxydable 1.4571, rayon de courbure d'au moins 6 mm

Fonctionnement autorisé en appuyant sur la tige

25 bars max, statique

Protection contre la pénétration

IP65 selon CEI 60259 / CEI 529

Conditions de fonctionnement

Plage de température ambiante (au niveau du boîtier)

0 ... +40 °C max. (autres sur demande)

Plage de température de stockage

Sans mouillage liquide                                      s -50 ... +70 °C

avec mouillage de liquide compatible avec les aliments                     s -20 ... +60 °C

Avec mouillage liquide                                         s -50 ... +60 °C

Plage d'échelle en ℃

Plage de mesure en ℃

Espacement des échelles en ℃

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30 …+50

-20 …+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0 … 60

10 … 50

1

0 … 80

10…70

1

0 … 100

10 … 90

1

0 … 120

10… 110

2

0 … 160

20 … 140

2

0 … 200

20 … 180

2

0 … 250

30 … 220

5

0 … 300

30 … 270

10

0 … 400

50 … 350

10
