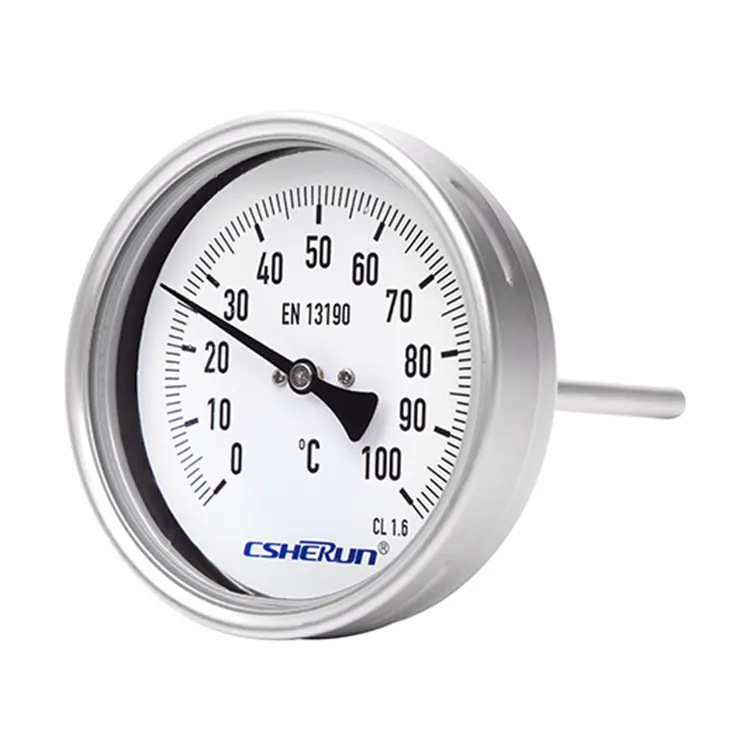

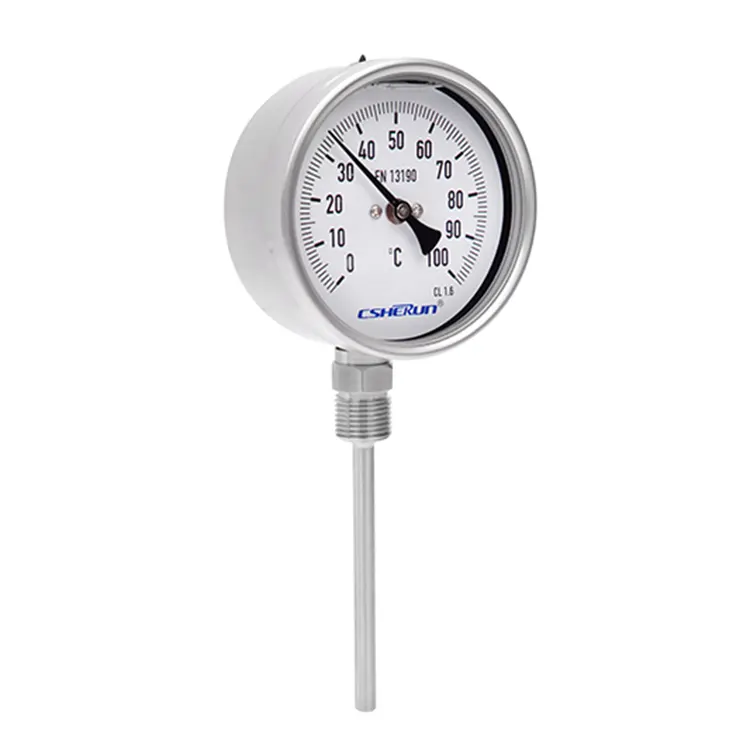

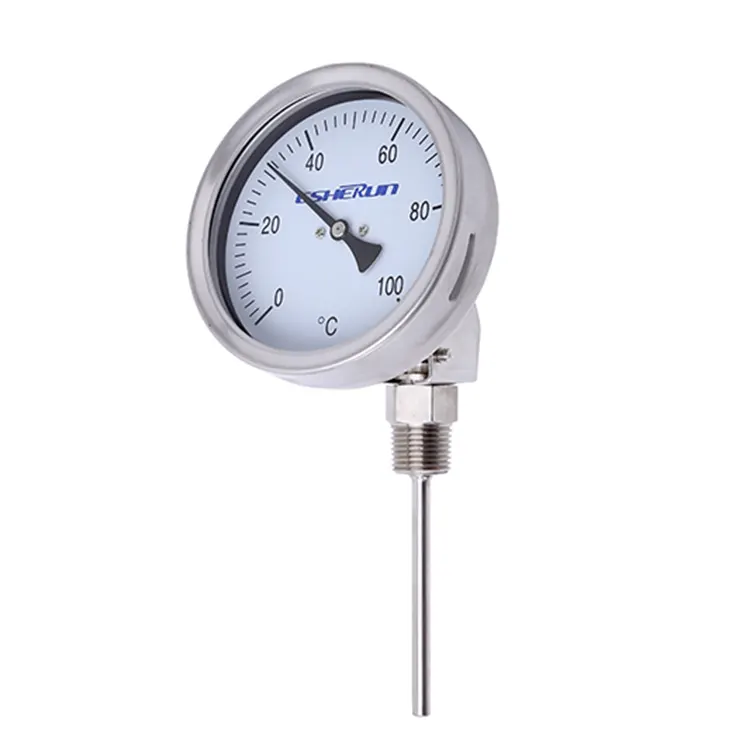

La version de processus du thermomètre bimétallique CSHERUN excelle dans divers contextes industriels, notamment les produits chimiques, la pétrochimie, le pétrole et le gaz, l'énergie et le traitement de l'eau et des eaux usées. Sa construction entièrement en acier inoxydable garantit durabilité et résistance à la corrosion, ce qui le rend idéal pour l'instrumentation générale des procédés dans des environnements difficiles et agressifs. Pour une personnalisation accrue, les clients peuvent demander des marquages spéciaux sur le cadran ou même faire imprimer le logo de leur entreprise sur le cadran, améliorant ainsi l'identification et le professionnalisme de l'instrument.
● Instrumentation générale des procédés dans les industries chimiques et pétrochimiques, les industries pétrolières et gazières, les industries de l'énergie et de l'eau/des eaux usées
● Mesure de température dans un environnement difficile et agressif
● Plages d'échelle de -60 ... +600 °C
● Pour températures ambiantes extrêmes
● Étui à baïonnette facile à entretenir
● Construction entièrement en acier inoxydable
● Longueur de tige individuelle de 63 ... 1 000 mm
|
Conception |
EN13190 |
|
Élément de mesure |
Bobine bimétallique |
|
Taille nominale en mm |
63, 100, 160 |
|
Conception de connexion
|

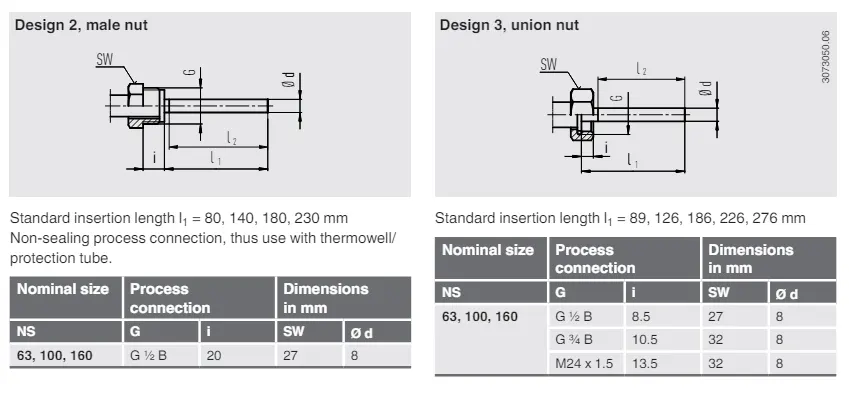

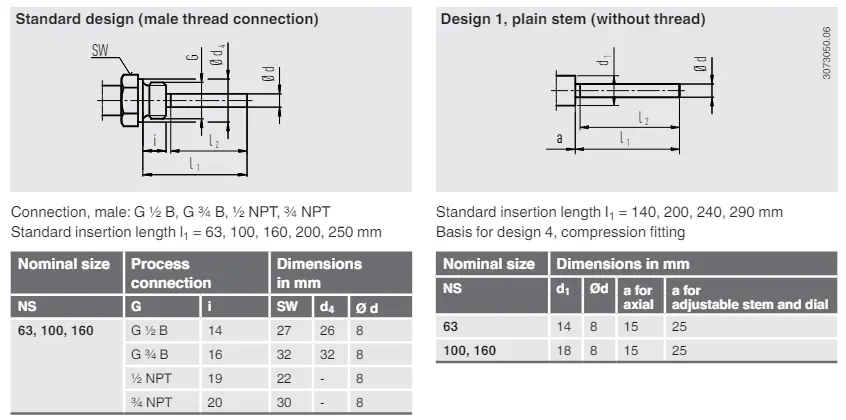

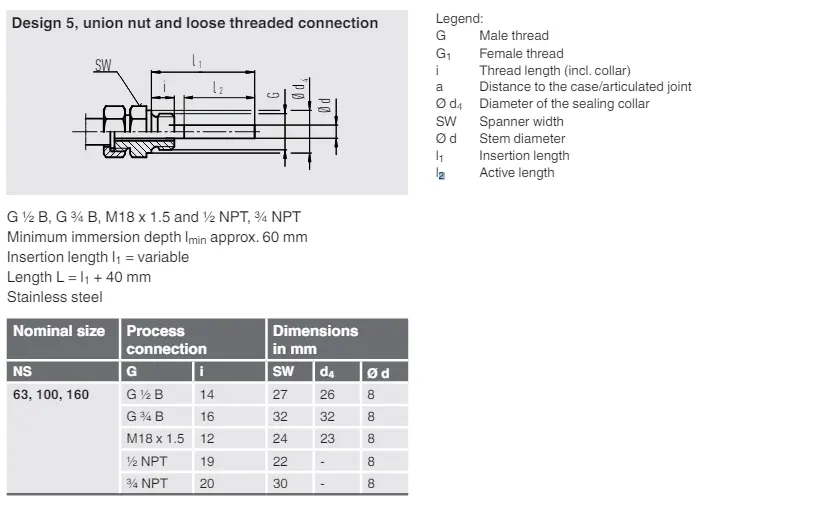

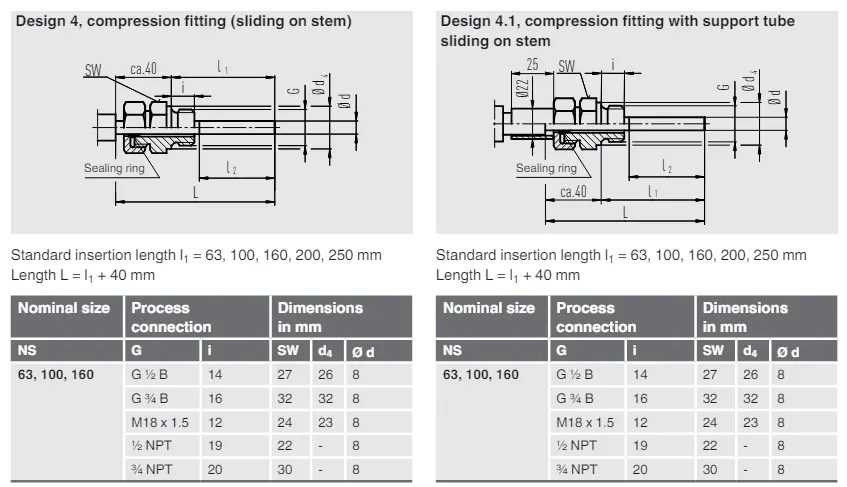

S, standard (raccord fileté mâle) 1, tige simple (sans filetage 2, écrou mâle 3, écrou-raccord 4, raccord à compression (coulissant sur la tige) 5, écrou-raccord et raccord fileté desserré |
|
Version boîtier à tige et cadran réglables |
Pivotant à 90° et rotatif à 360° |
|
Unité (plage d'échelle)
|
°C Option: ■ °F ■ °C/°F (double échelle) ■ °F/°C (double échelle) |
|
Connexion au processus
|
■ Unis, sans fil ■ G½B ■ ½ NPT ■ G ½ femelle ■ ½ NPT femelle ■ M20 x 1,5 ■ M24 x 1,5 femelle autres sur demande |
|
Précision |
Classe 1 selon EN13190 |
|
Le travail a sonné |
Charge continue (1 an) Plage de mesure (EN13190) Courte durée (max. 24 h) Plage d'échelle (EN13190)
|
|
Diamètre de la tige |
6,35 mm Option: ■ 6 mm ■ 8 mm ■ 10 mm ■ 12 mm Autres sur demande |
|
Longueur utile L1 |
63 ... 1 000 millimètres La longueur minimale/maximale dépend de la plage de mesure et du diamètre |
|
Fenêtre |
Verre à instruments NS 63 : fenêtre en polycarbonate Option: Verre de sécurité feuilleté, plastique transparent anti-éclats |
|
Réglage du zéro (option) |
Sur le dos du boîtier, externe uniquement pour la tige et le cadran réglables |
|
Amortissement |
Sans Option: Avec remplissage de boîtier en glycérine/huile de silicone, jusqu'à max. 250 °C (au niveau de la sonde) |
|
Matériaux mouillés |
Tige, raccord process Acier inoxydable 304SS option: en acier inoxydable 316L |
|
Matériaux non mouillés |
Étui, bague à baïonnette Inox 304SS (option : inox 316L) |
|
Cadran |
Aluminium blanc, lettrage noir |
|
Aiguille |
Aluminium, noir |
|
Indice de protection selon CEI/EN 60529 |
IP65 Option: ■ IP66 ■IP67 |
|
Températures admissibles |
Ambiante (au cas par cas) -40 ... +70 °C (avec/sans liquide de remplissage) Option: ■ -50 ... +70 °C ■ -70 ... +60 °C |
|
Stockage et transport |
-50 … +70 °C |
|
Pression de service admissible au niveau de la tige |
maximum. 25 bars, statique |
|
Plage d'échelle en ℃ |
Plage de mesure en ℃ |
Espacement des échelles en ℃ |
|
-40 … +60 |
-30 … +50 |
1 |
|
-40 … +80 |
-30 … +60 |
2 |
|
-40 … +160 |
-30 … +140 |
2 |
|
-30 …+50 |
-20 …+40 |
1 |
|
-30 …+70 |
-20 …+60 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
-20… +100 |
0… +80 |
2 |
|
-20… +120 |
0… +100 |
2 |
|
-20… +140 |
0… +120 |
2 |
|
-10… +50 |
0… 40 |
1 |
|
0 … 60 |
10 … 50 |
1 |
|
0 … 80 |
10…70 |
1 |
|
0 … 100 |
10 … 90 |
1 |
|
0 … 120 |
10… 110 |
2 |
|
0 … 150 |
20 … 130 |
2 |
|
0 … 160 |
20 … 140 |
2 |
|
0 … 200 |
20 … 180 |
2 |
|
0 … 250 |
30 … 220 |
2 |
|
0 … 300 |
30 … 270 |
5 |
|
0 … 400 |
50 … 350 |
5 |
|
0 … 500 |
50… 450 |
5 |
|
0 … 600 |
100… 500 |
5 |

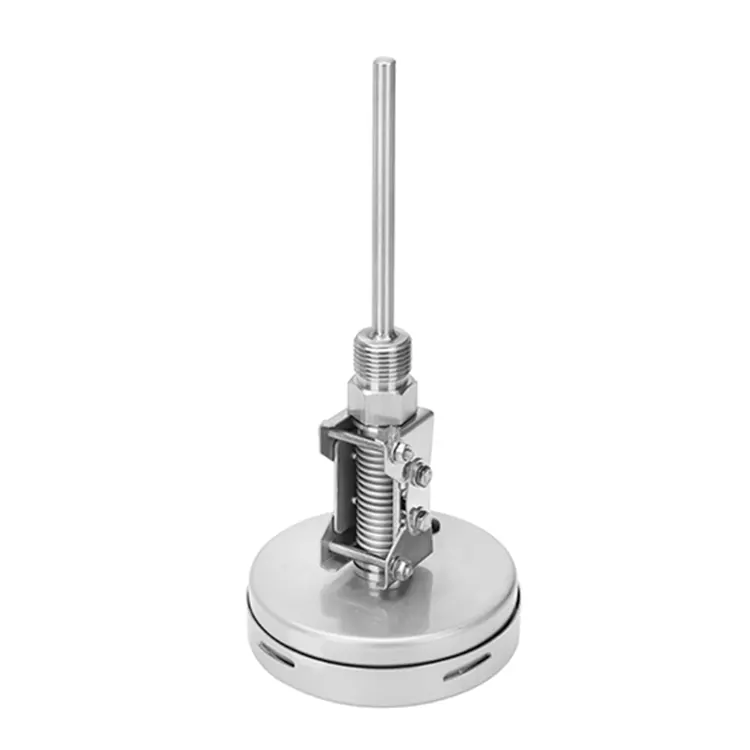

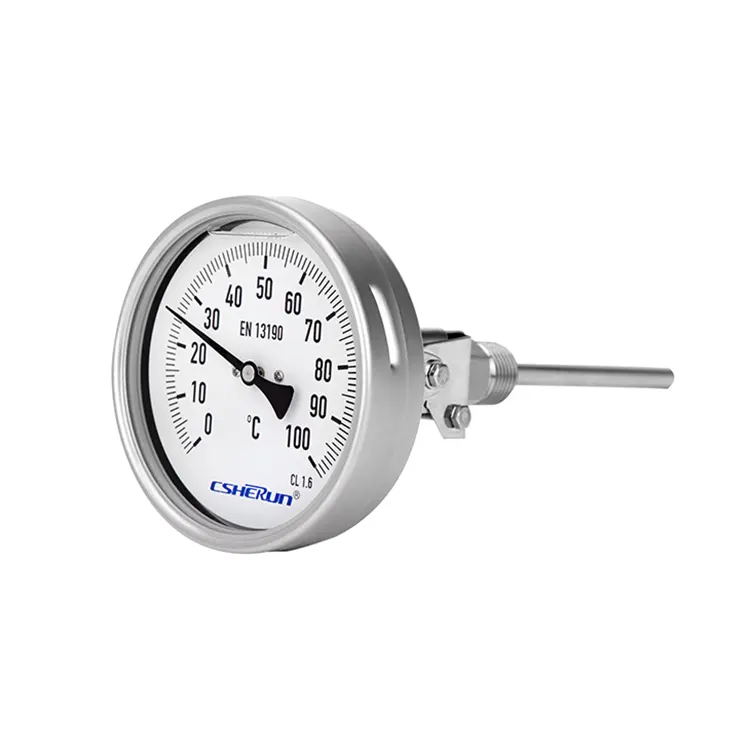

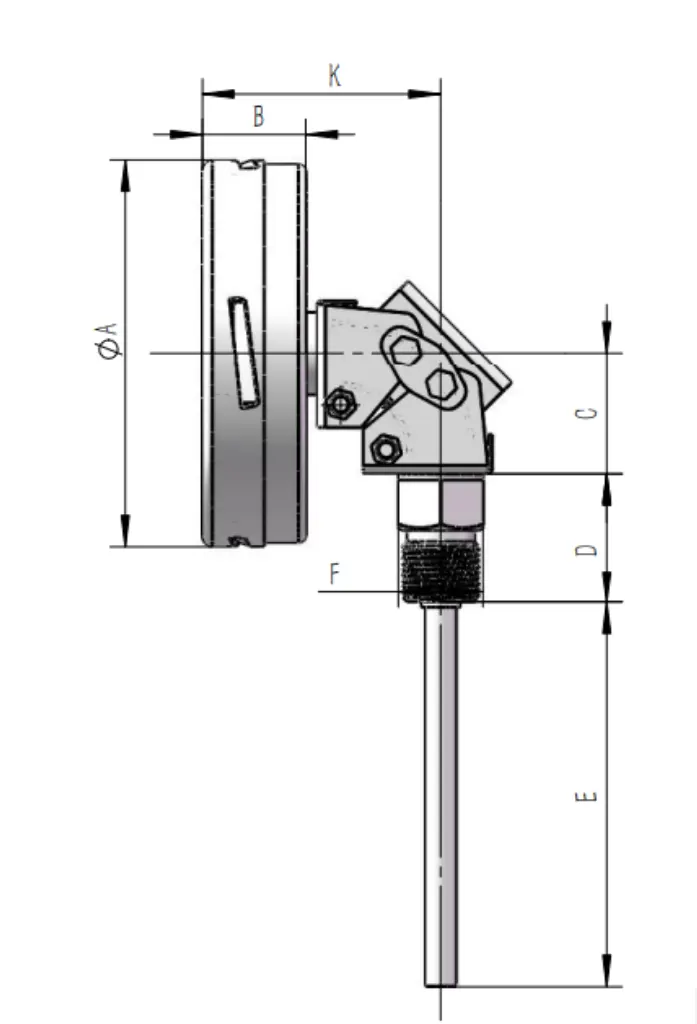

Version tige et cadran réglables
