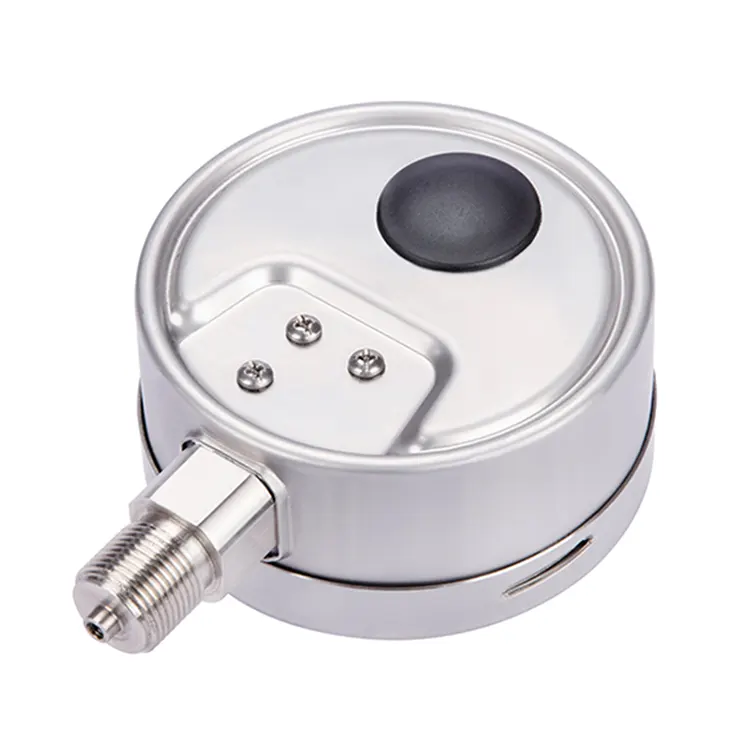

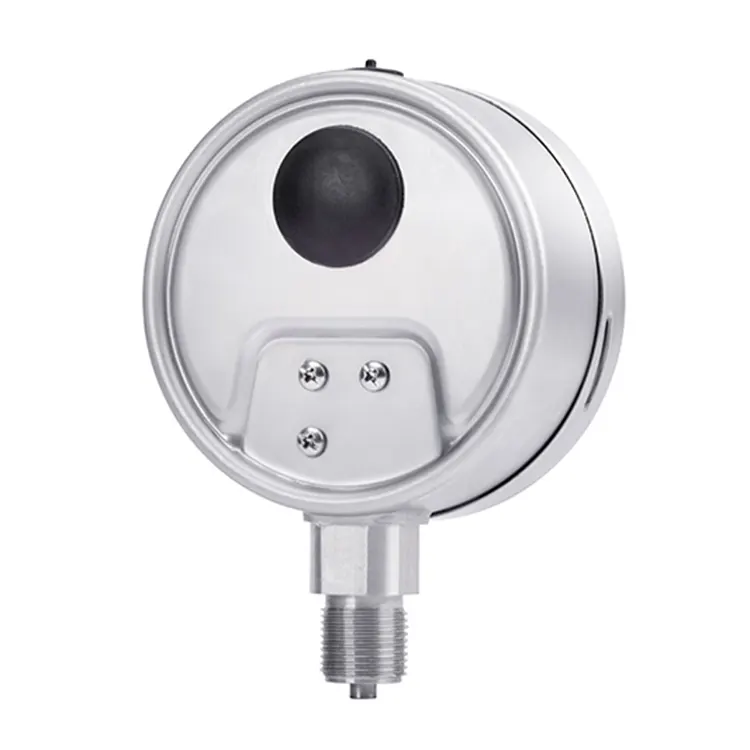

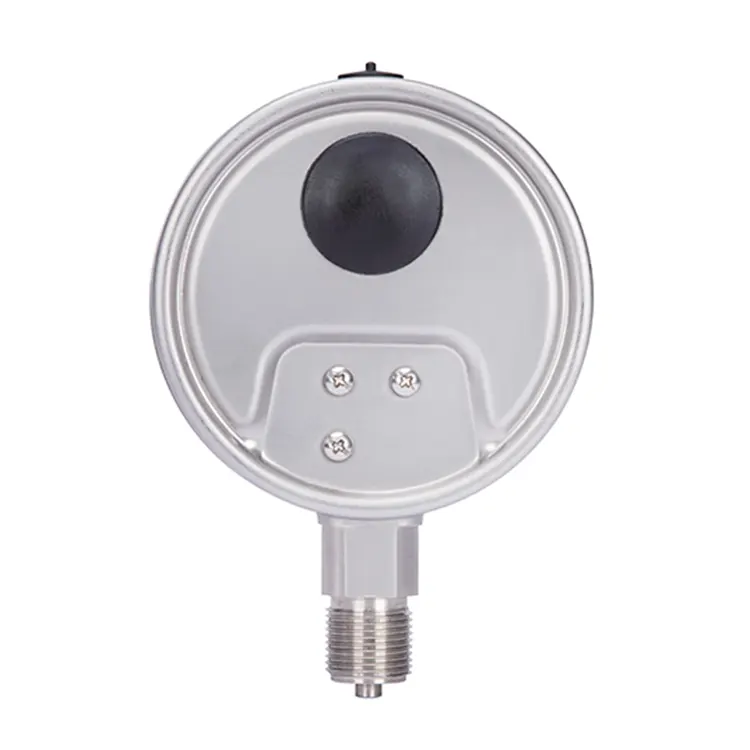

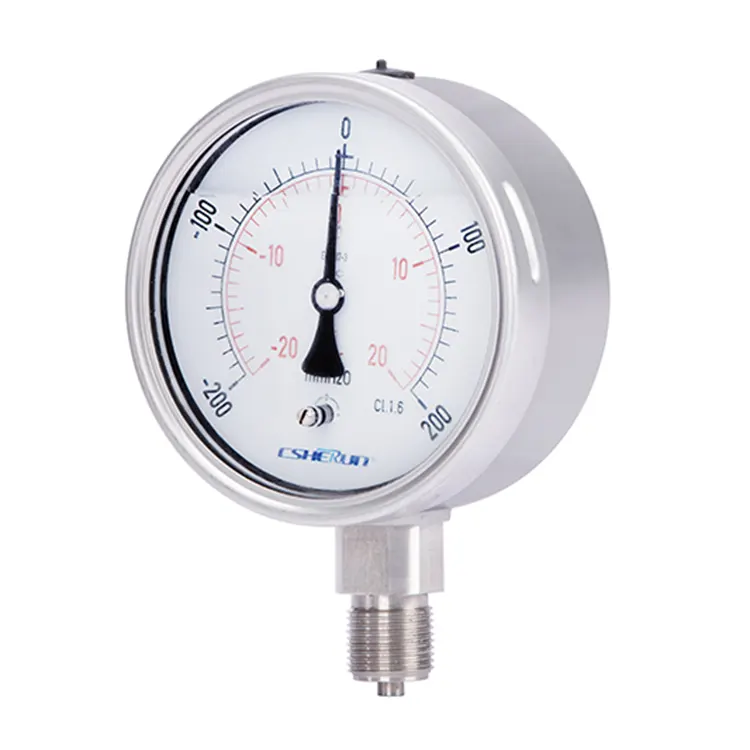

Manomètre à capsule en acier inoxydable

Manomètre à capsule en acier inoxydable CSHERUN, un chef-d'œuvre fabriqué en Chine spécialement conçu pour la mesure précise des pressions gazeuses, avec des capacités s'étendant à la surveillance des micro-pressions et à la protection contre les surpressions. Construite entièrement en acier inoxydable de haute qualité, cette jauge est conçue pour résister aux conditions industrielles les plus difficiles, notamment aux charges de pression dynamiques élevées et aux vibrations.

Bénéficiant d'une fonction de réglage du zéro orientée vers l'avant, le manomètre à capsule en acier inoxydable CSHERUN offre une précision et une facilité d'utilisation inégalées. Son échelle polyvalente va de 0 à 2,5 mbar jusqu'à 0 à 600 mbar, répondant à une grande variété d'applications.

Cette jauge excelle dans la mesure de milieux liquides gazeux, secs et agressifs, même dans des environnements difficiles. Il est idéal pour l'industrie de transformation, y compris les secteurs tels que la chimie, la pétrochimie, la pharmacie et la production d'électricité.

Pour une personnalisation supplémentaire, des marquages ​​spéciaux sur le cadran ou même le logo de votre entreprise peuvent être imprimés sur le cadran sur demande. Le manomètre à capsule en acier inoxydable CSHERUN n'est pas seulement un outil mais un témoignage de précision, de durabilité et de service personnalisé.

Applications

● Pour fluides agressifs gazeux, secs et liquides, également dans des environnements agressifs

● Industrie de transformation : industries chimiques, pétrochimiques, pharmaceutiques et de production d'énergie

Fonctionnalités spéciales

● Correction du point zéro devant

● Charges de pression dynamiques élevées et vibrations

● Entièrement en acier inoxydable

● L'échelle s'étend de 0 à 2,5 mbar à  0 à 600 mbar.

Description

Conception	EN837-3
Taille nominale en mm	63, 100, 160
Classe de précision	1.6 1.0
Réglage du point zéro avec vis de réglage	Devant, après ouverture de l'anneau à baïonnette
Plages d'échelle	0 … 2,5 à 0 … 600 mbar
Limitation de pression	Stable :   Valeur à pleine échelle Fluctuant : 0,9 x valeur à pleine échelle Temps court : 1,3 x valeur à pleine échelle
Température admissible	Ambiant:  -20 … +60 °C   Instruments non remplis -40 … +60 °C   instruments avec remplissage en silicone   Milieu : -20 … +100 °C
Effet de la température	En cas d'écart par rapport aux conditions de référence au niveau du système de mesure : ≤ ±0,6 % par 10 °C [≤ ±0,6 % par 18 °F] de la valeur pleine échelle
Indice de protection selon CEI/EN 60529	IP54 IP55 IP65
Connexion au processus	Acier inoxydable 316L   NS 63 : G ¼ B (mâle)  NS 100, 160 : G ½ B (mâle)
Emplacement de connexion	Montage inférieur Support inférieur du dos Support arrière central (uniquement pour NS63)
Élément capsule	Acier inoxydable 316L
Mouvement	Acier inoxydable
Cadran	Aluminium
Aiguille	Aluminium, noir
Cas	Acier inoxydable
Fenêtre	PC (NS 63 : Polycarbonate) Verre feuilleté de sécurité
Anneau	Anneau à baïonnette, acier inoxydable
Liquide de remplissage (facultatif)	Glycérine (facultatif)

Possibilités

■ Autre connexion de processus

■ Montage sur séparateurs, voir revue produit séparateurs

■ Bride de montage sur panneau, en acier inoxydable ou en acier inoxydable poli

■ Cosses de montage en saillie à l'arrière, acier inoxydable

■ Températures ambiantes -40 °C : remplissage d'huile de silicone
