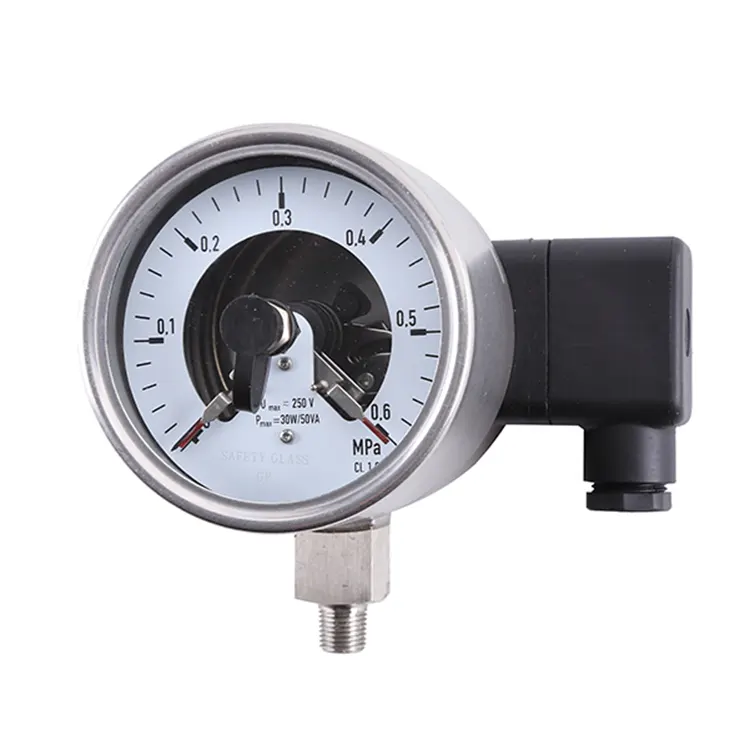

Vous pouvez être assuré d’acheter chez nous un manomètre à tube Bourdon personnalisé avec contacts de commutation. Nous sommes impatients de coopérer avec vous, si vous souhaitez en savoir plus, vous pouvez nous consulter dès maintenant, nous vous répondrons à temps ! Le manomètre à tube de Bourdon de pointe avec contacts de commutation, fabriqué en Chine, est principalement utilisé pour mesurer la pression du gaz et offre des capacités de mesure de micro-pression et de protection contre les surpressions dans une mesure spécifiée. Construite avec un boîtier en acier inoxydable durable, cette jauge garantit robustesse et longévité.
Notre manomètre à tube de Bourdon avec contacts de commutation dispose jusqu'à 4 contacts de commutation par instrument, ce qui le rend polyvalent pour diverses applications. De plus, il est disponible avec un remplissage de boîtier pour résister à des charges de pression dynamiques élevées ou à des vibrations. Les versions spéciales incluent des instruments avec des contacts inductifs adaptés aux zones dangereuses, des contacts adaptés aux applications API et disponibles en option dans la version de sécurité S3 selon les normes EN 837.
● Contrôle et régulation des procédés industriels
● Surveillance des installations et commutation des circuits
● Pour les fluides agressifs gazeux et liquides, peu visqueux ou cristallisants, également dans des environnements agressifs
● Industrie chimique, industrie pétrochimique, centrales électriques, exploitation minière, on-/offshore, technologie environnementale, construction de machines et construction générale d'installations
● Jusqu'à 4 contacts de commutation par instrument
● Également disponible avec remplissage de boîtier pour les charges de pression dynamiques élevées ou les vibrations Instruments avec contacts inductifs pour une utilisation dans les zones dangereuses
● Instruments avec contacts pour applications API
● Instruments disponibles en option dans la version de sécurité S3 selon EN 837
|
Conception |
DU 16085 |
|
Taille nominale en mm |
100, 160 |
|
Précision |
1.0 |
|
Plages d'échelle
|
0…0,6MPa à 0…160MPa autres unités (par exemple psi, kPa) disponibles ou toutes autres plages équivalentes de vide ou de pression et de vide combinés |
|
Limitation de pression |
Stable : valeur à pleine échelle Fluctuant : 0,9 x valeur pleine échelle Temps court : 1,3 x valeur pleine échelle |
|
Température admissible |
Ambiante : -20 … +60 °C
Moyen: +200 °C [+392 °F] max. avec des instruments vides +100 °C [+212 °F] max. avec des instruments remplis |
|
Effet de la température |
Lorsque la température du système de mesure s'écarte de la température de référence (+20 °C) : max. ±0,4 %/10 K de la valeur pleine échelle |
|
Indice de protection selon CEI/EN 60529 |
IP65 |
|
Connexion au processus |
SS316L ■ G½B ■ ½ NPT ■ M20 x 1,5 autres sur demande |
|
Emplacement de connexion |

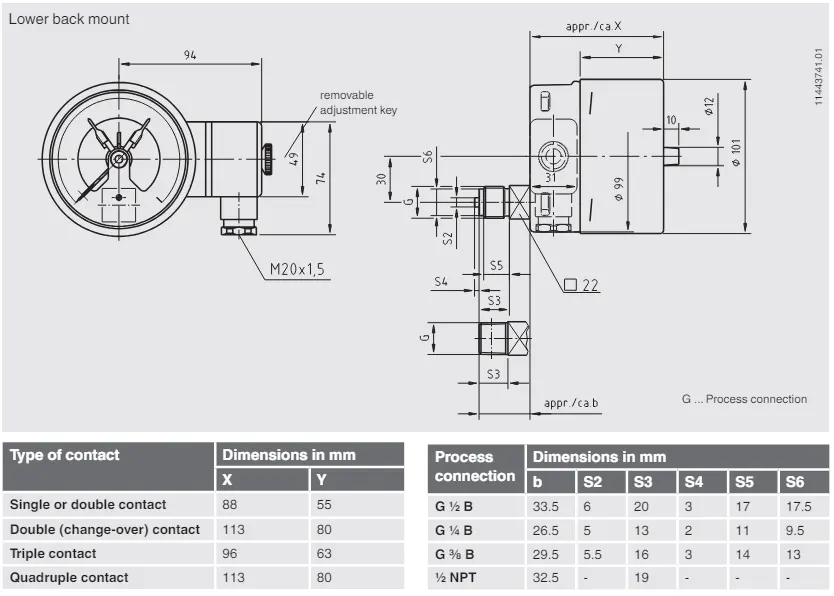

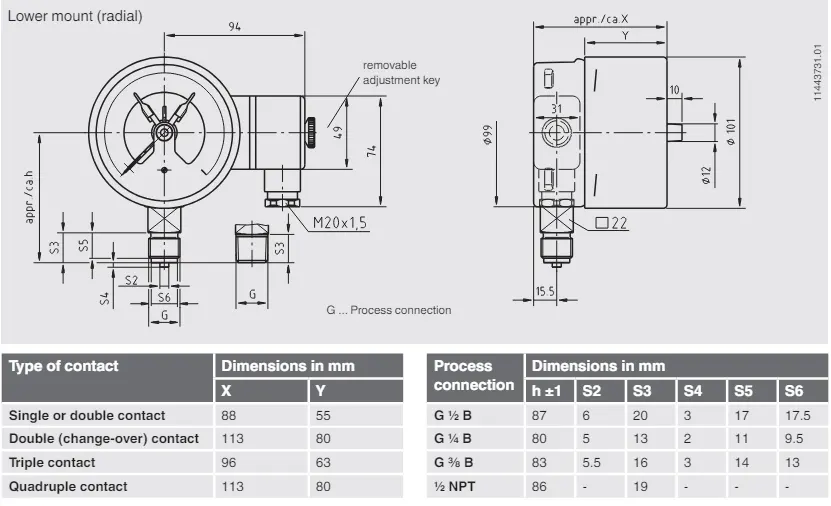

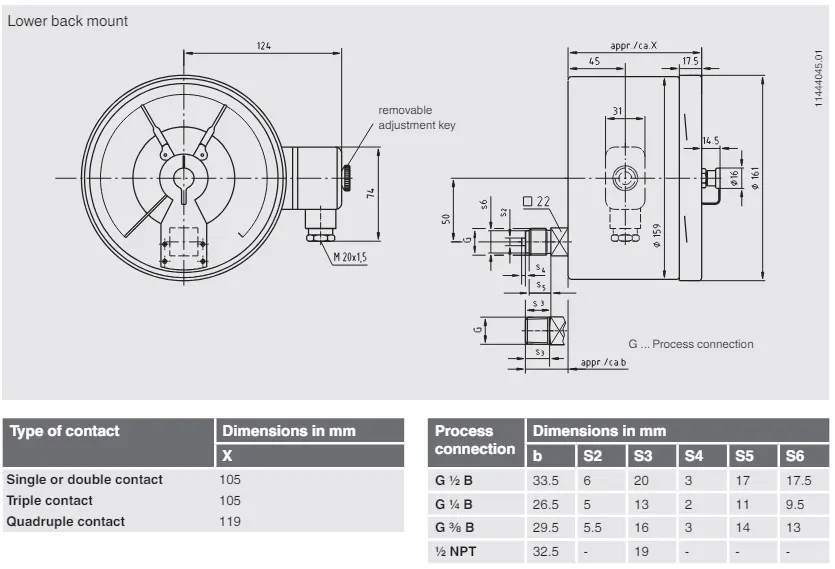

■ Support inférieur (radial) ■ Support inférieur du dos |
|
Cas |
Acier inoxydable |
|
Élément de pression |
Acier inoxydable 316L type C ou type hélicoïdal |
|
Mouvement |
Acier inoxydable |
|
Cadran |
Aluminium |
|
Définir le pointeur |
Aluminium, rouge |
|
Fenêtre |
Verre feuilleté de sécurité |
|
Connexion électrique |
Prise de câble PA 6, noire Selon VDE 0110, groupe d'isolation C/250 V Presse-étoupe M20 x 1,5 Décharge de traction 6 bornes à vis + PE pour section de conducteur 2,5 mm² Autres sur demande |
|
Changer de contact |

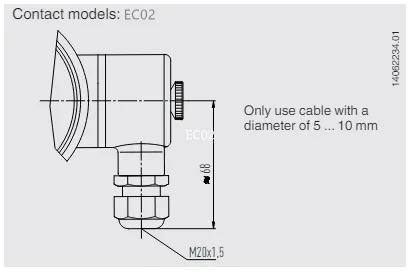

Contact magnétique à action brusque modèle EC02 ■ Aucune unité de contrôle et aucune alimentation requise ■ Commutation directe jusqu'à 250 V, 1 A ■ Jusqu'à 4 contacts de commutation par instrument de mesure |

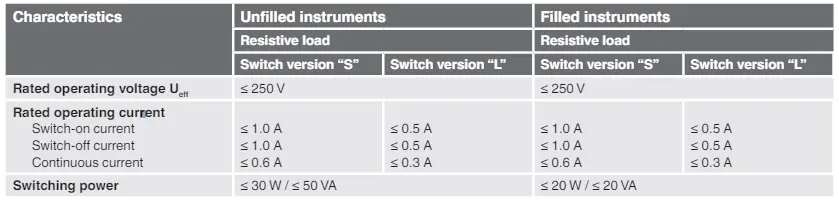

Spécifications pour les instruments avec contact magnétique à action brusque modèle EC02
La plage de réglage recommandée des contacts est de 25 ... 75 % de l'échelle (0 ... 100 % sur demande). Matériau des contacts (standard) : Argent-nickel, plaqué or
Paramétrage des contacts
Le jeu minimum recommandé entre 2 contacts est de 20 % de l'étendue de mesure. L'hystérésis de commutation est de 2 ... 5 % (typique)

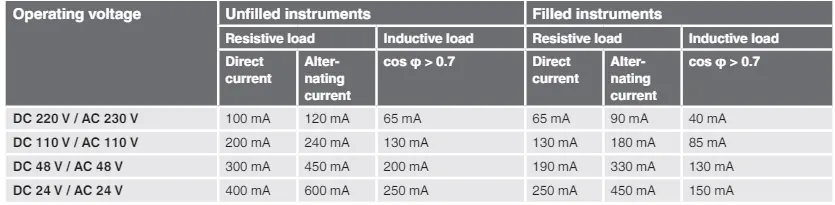

Charge de contact recommandée avec charges résistives et inductives
Modèles EC02.010.160, EC010.050.160
